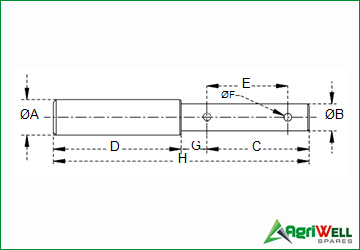

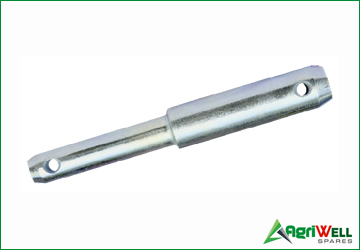

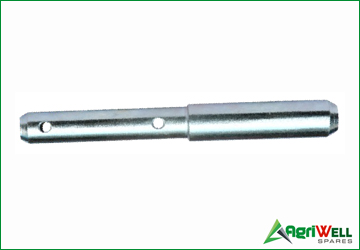

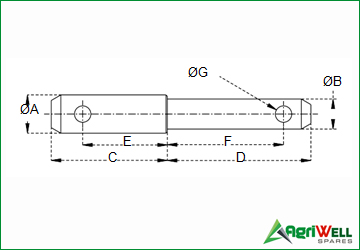

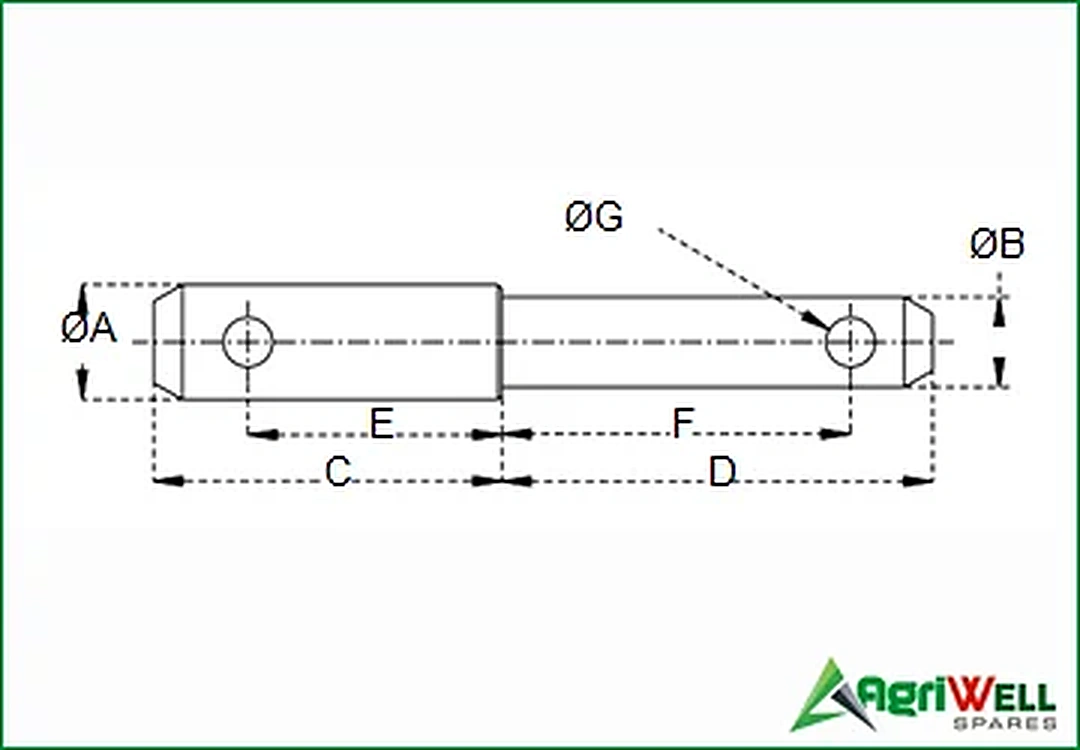

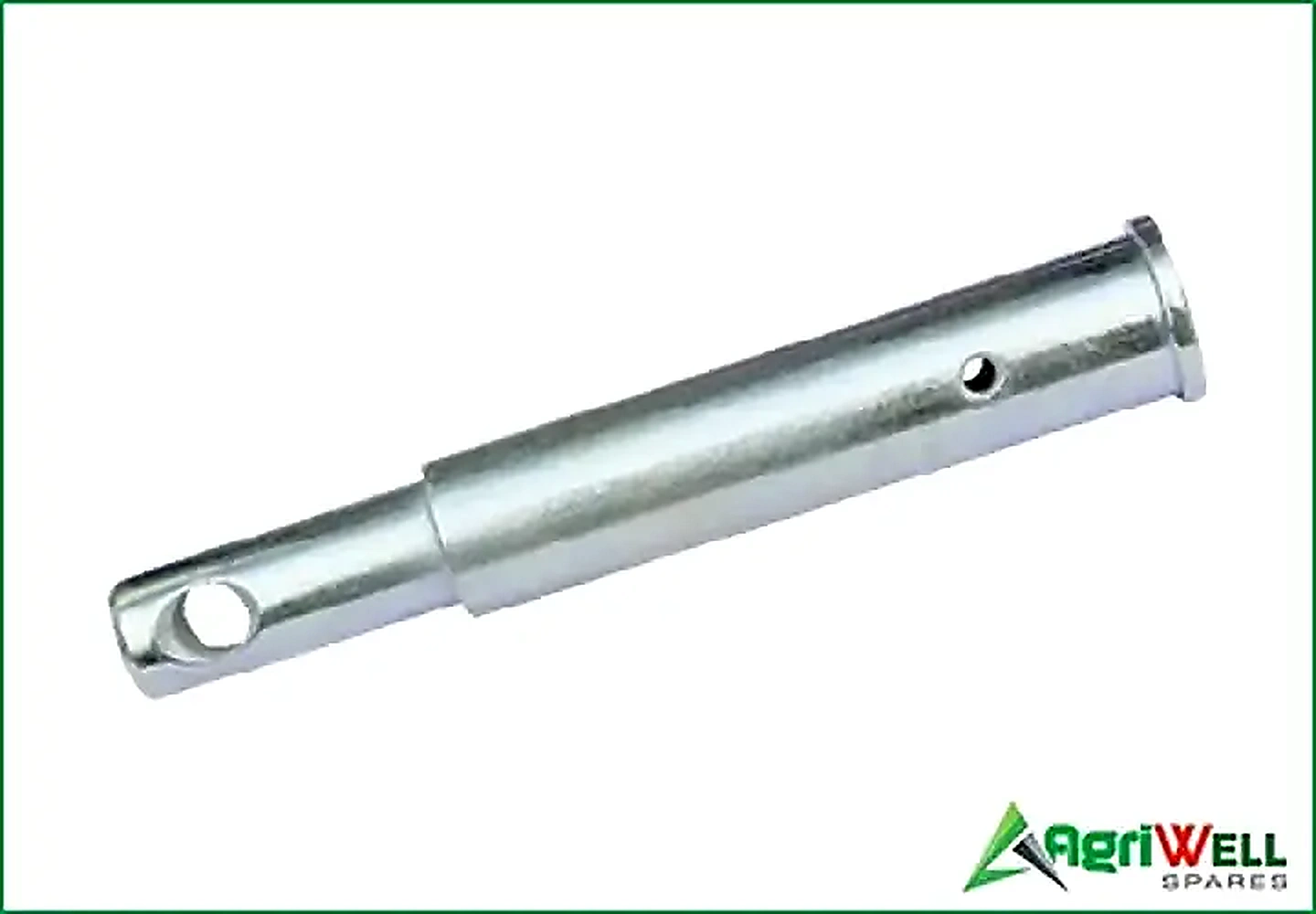

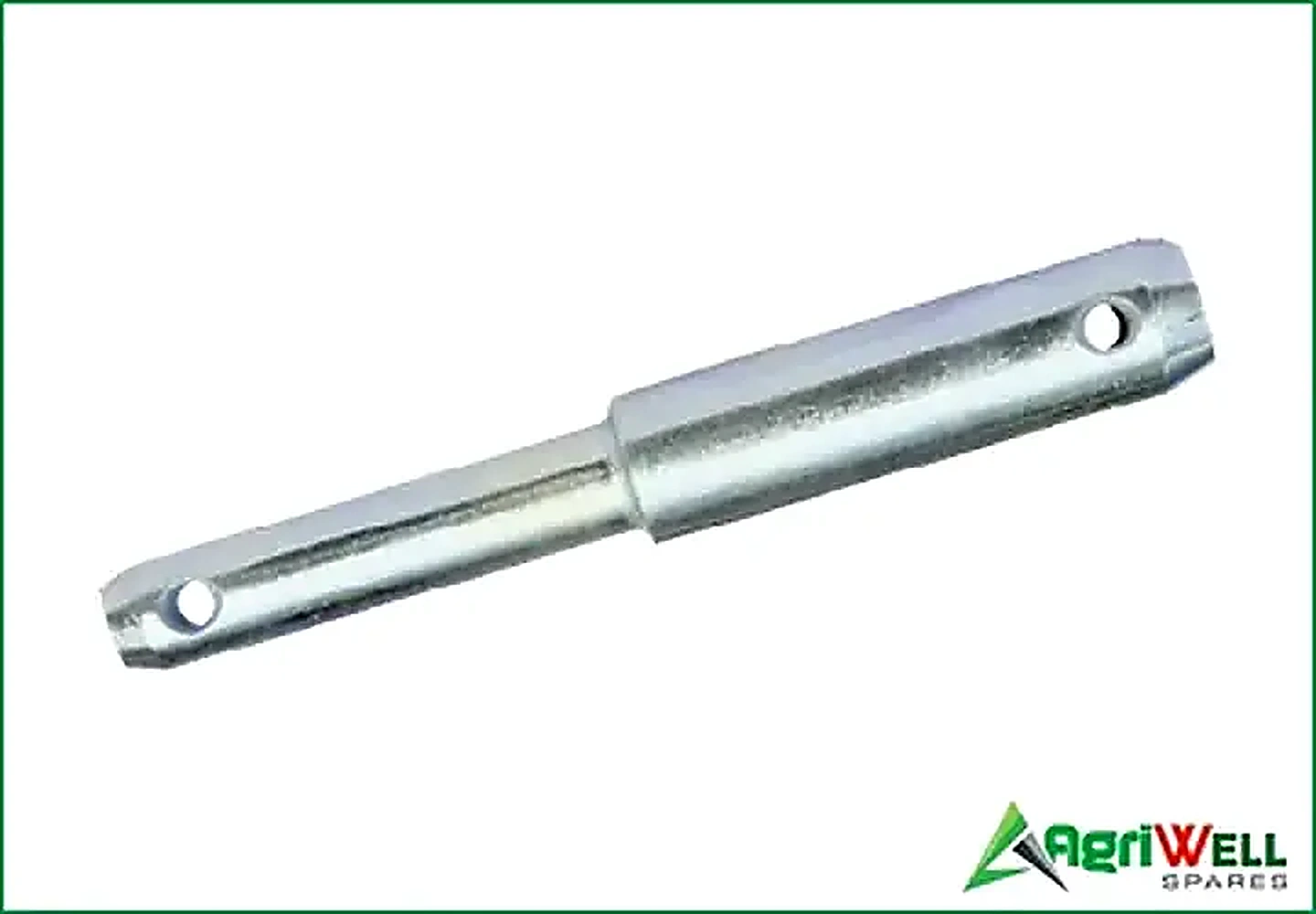

IMPLEMENT MOUNTING PINS
Part Number |
Dia. ØA (mm) |
Dia. ØB (mm) |
Dim. C (mm) |
Dim. D (mm) |
Dim. E (mm) |
Dia. ØF (mm) |
Dim. G (mm) |
Dim. H (mm) |
Ref. Number |
IMP-2519160 |
25 |
19 |
80 |
80 |
53 |
5 |
18 |
160 |
|
IMP-1916156 |
19 |
16 |
82 |
74 |
55 |
5 |
16.5 |
156 |
|
IMP-2216168 |
22 |
16 |
88 |
80 |
68 |
5 |
12 |
168 |
|
IMP-2519166 |
25 |
19 |
81 |
85 |
53 |
5 |
18 |
166 |
|
IMP-2519180 |
25 |
19 |
90 |
90 |
57 |
5 |
18 |
180 |
01628 |
IMP-2822180 |
28 |
22 |
90 |
90 |
57 |
5 |
18 |
180 |
01627 |
IMP-282275 |
28 |
22 |
85 |
90 |
50 |
6 |
16.5 |
75 |
|
IMP-3225178 |
32 |
25 |
95 |
83 |
62 |
6.5 |
18 |
178 |
|
IMP-3225172 |
32 |
25 |
92 |
80 |
55 |
6.5 |
22 |
172 |
|

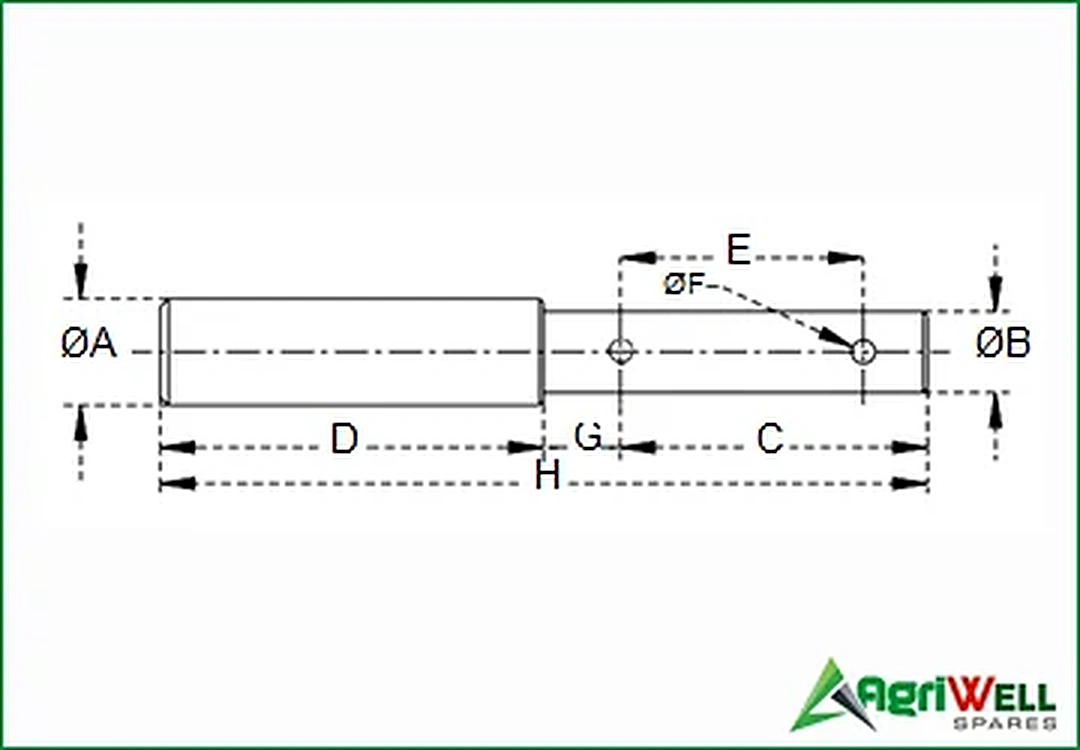

IMPLEMENT MOUNTING PINS
Part Number |
Dia. ØA (mm) |
Dia. ØB (mm) |
Dim. C (mm) |
Dim. D (mm) |
Dim. E (mm) |
Dia. ØF (mm) |
Dim. G (mm) |
Ref. Number |
IMP-2822147 |
28 |
22 |
62.5 |
147 |
47 |
70.5 |
12 |
|
IMP-2822181 |
28 |
22 |
76.5 |
181 |
60 |
88 |
12 |
|
IMP-2822190 |
28 |
22 |
85 |
190 |
62 |
85 |
12 |
01639 |
IMP-2822181A |
28 |
22 |
103 |
181 |
87.3 |
60 |
12 |
|
IMP-2822176 |
28 |
22 |
120 |
176 |
92 |
39 |
12 |
|
IMP-2822181B |
28.6 |
22 |
76 |
181 |
60 |
87.3 |
12 |
|
IMP-3428141 |
34 |
28 |
61 |
141 |
43.5 |
62 |
12 |
|

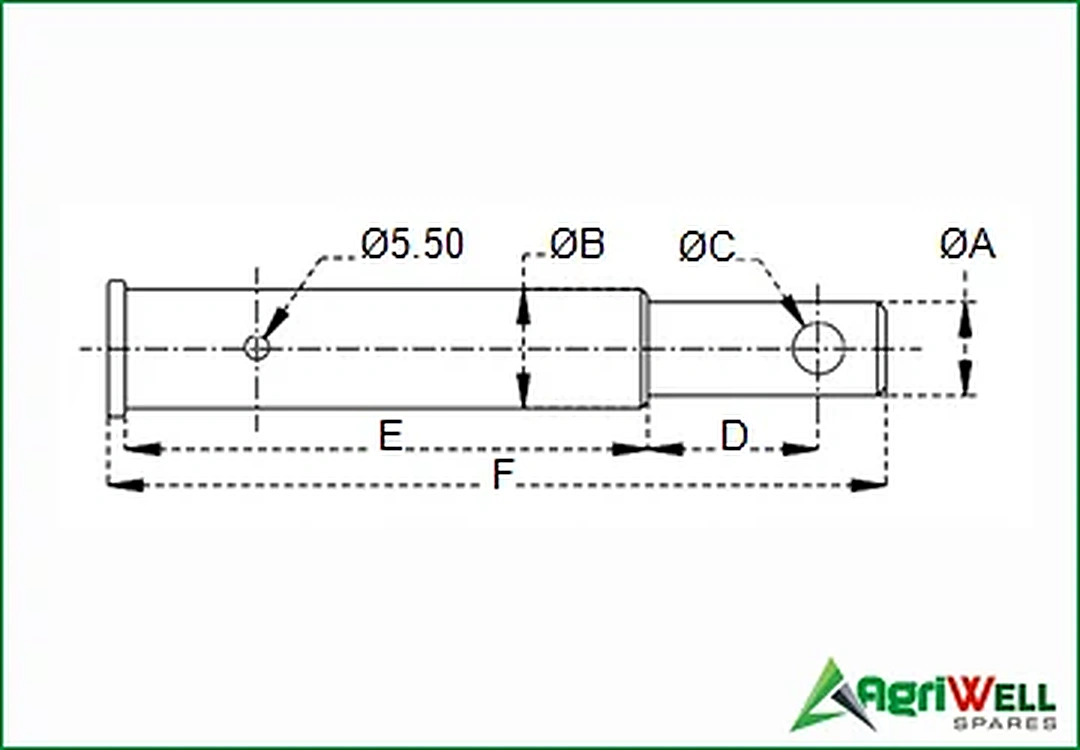

IMPLEMENT MOUNTING PINS
Part Number |
Dia. ØA (mm) |
Dia. ØB (mm) |
Dia. ØC (mm) |
Dim. D (mm) |
Dim. E (mm) |
Dim. F (mm) |
Ref. Number |
IMP-2228122 |
22 |
28 |
12 |
40 |
122 |
183 |
01612 |
IMP-2228112 |
22 |
28 |
12 |
40 |
112 |
172 |
01613 |

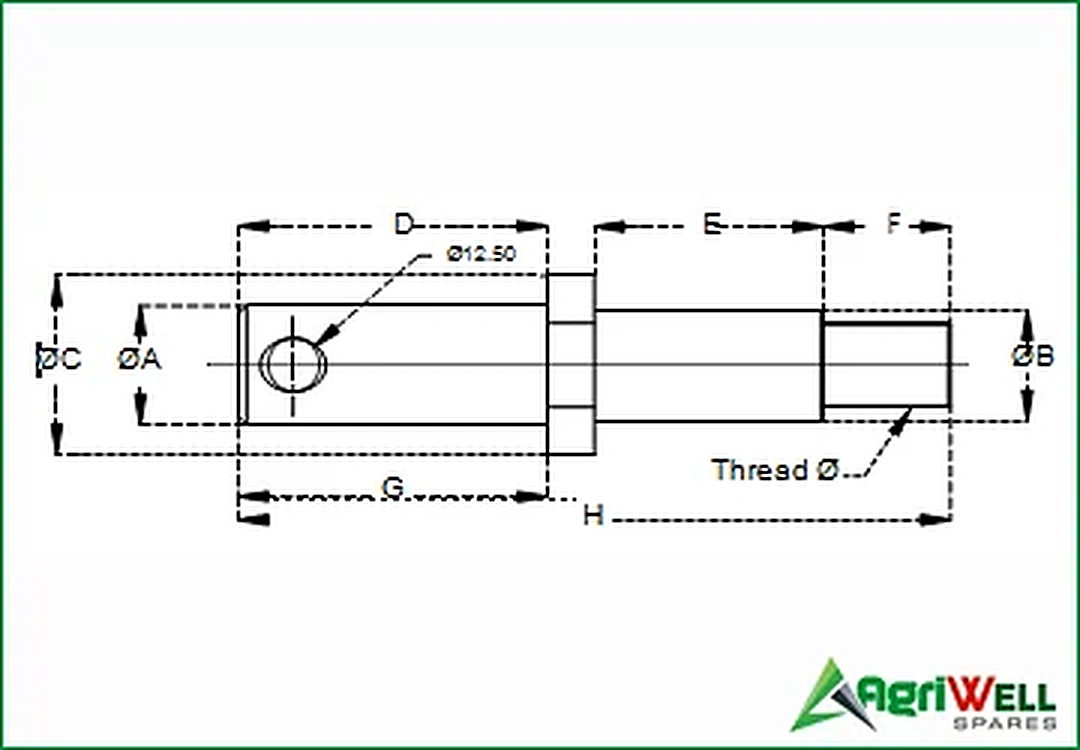

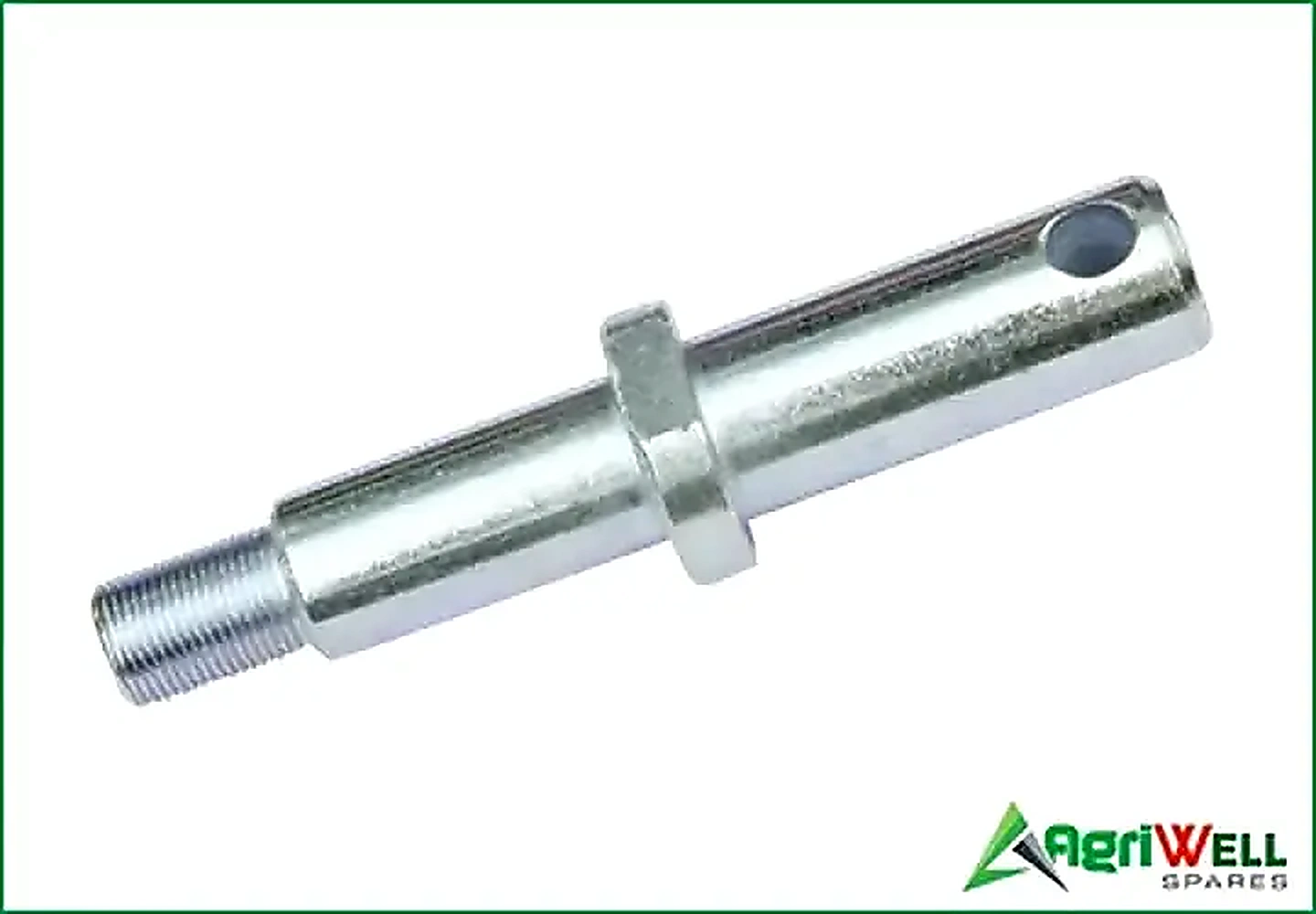

IMPLEMENT MOUNTING PINS
Part Number |
Dia. ØA (mm) |
Dia. ØB (mm) |
Dia. ØC (mm) |
Dim. D (mm) |
Dim. E (mm) |
Dim. F (mm) |
Dim. G (mm) |
Dim. H (mm) |
Dia. ØI (mm) |
Thread Dia. Ø (mm) |
Ref. Number |
IMP-2222160 |
22 |
22 |
32 |
70 |
49 |
30 |
55 |
160 |
12.5 |
20 x 1.5 |
09559 |
IMP-2826168 |
28 |
26 |
42 |
73 |
54 |
30 |
60 |
168 |
12.5 |
20 x 1.5 |
09560 |

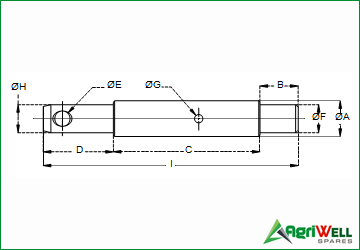

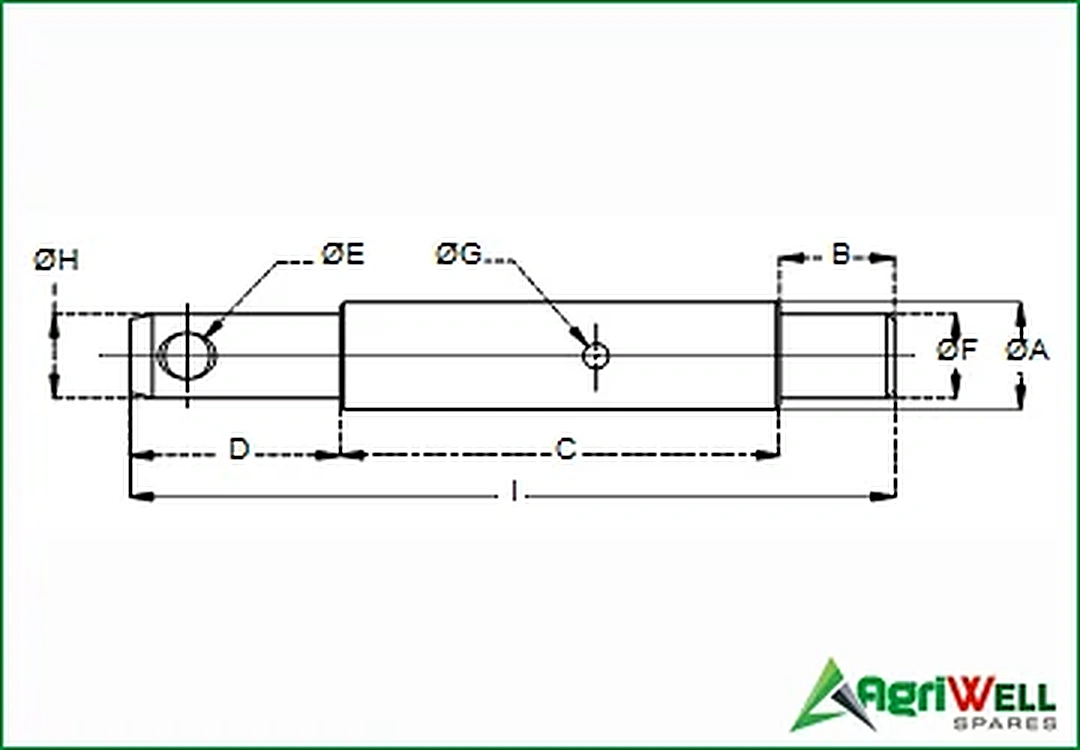

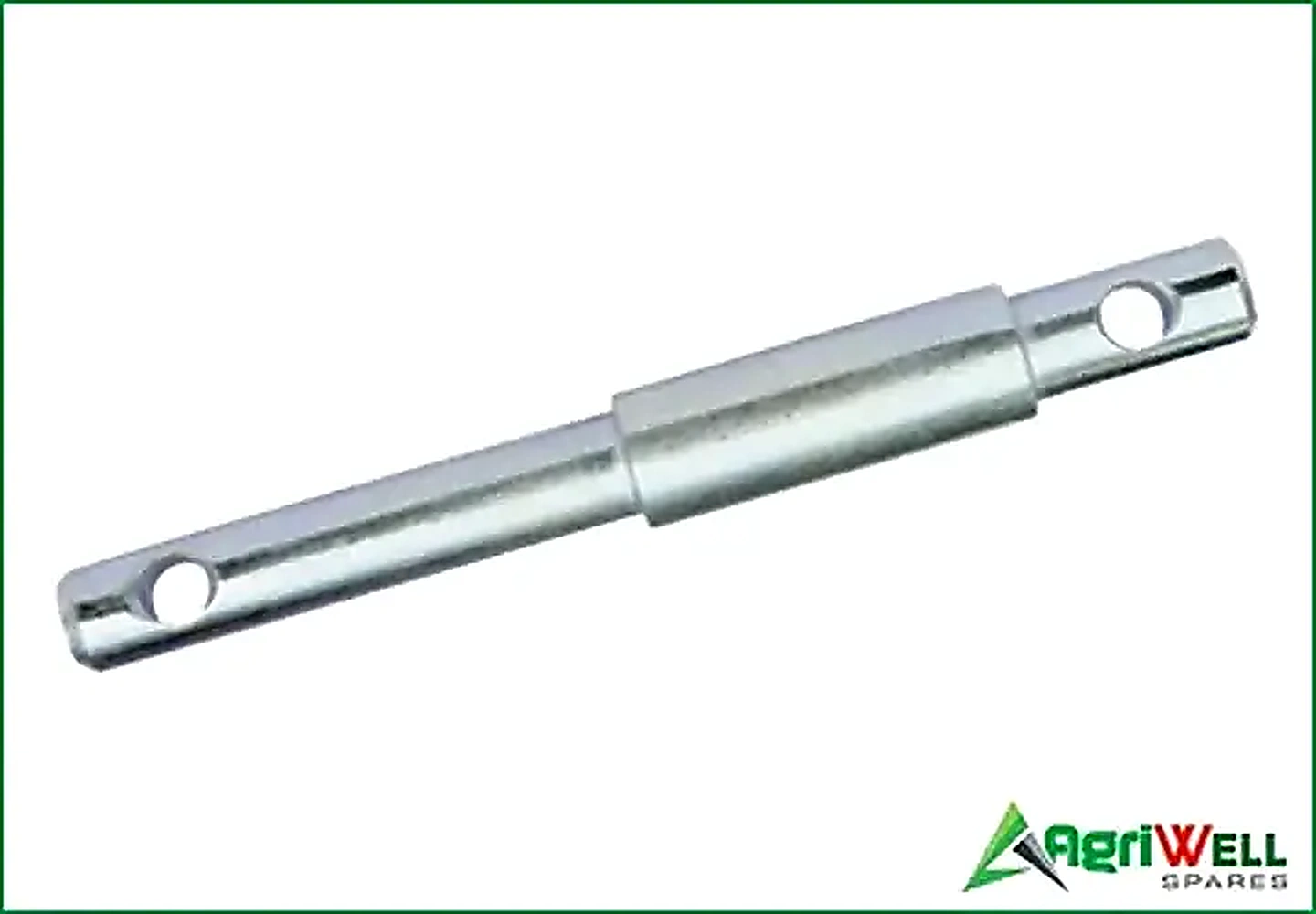

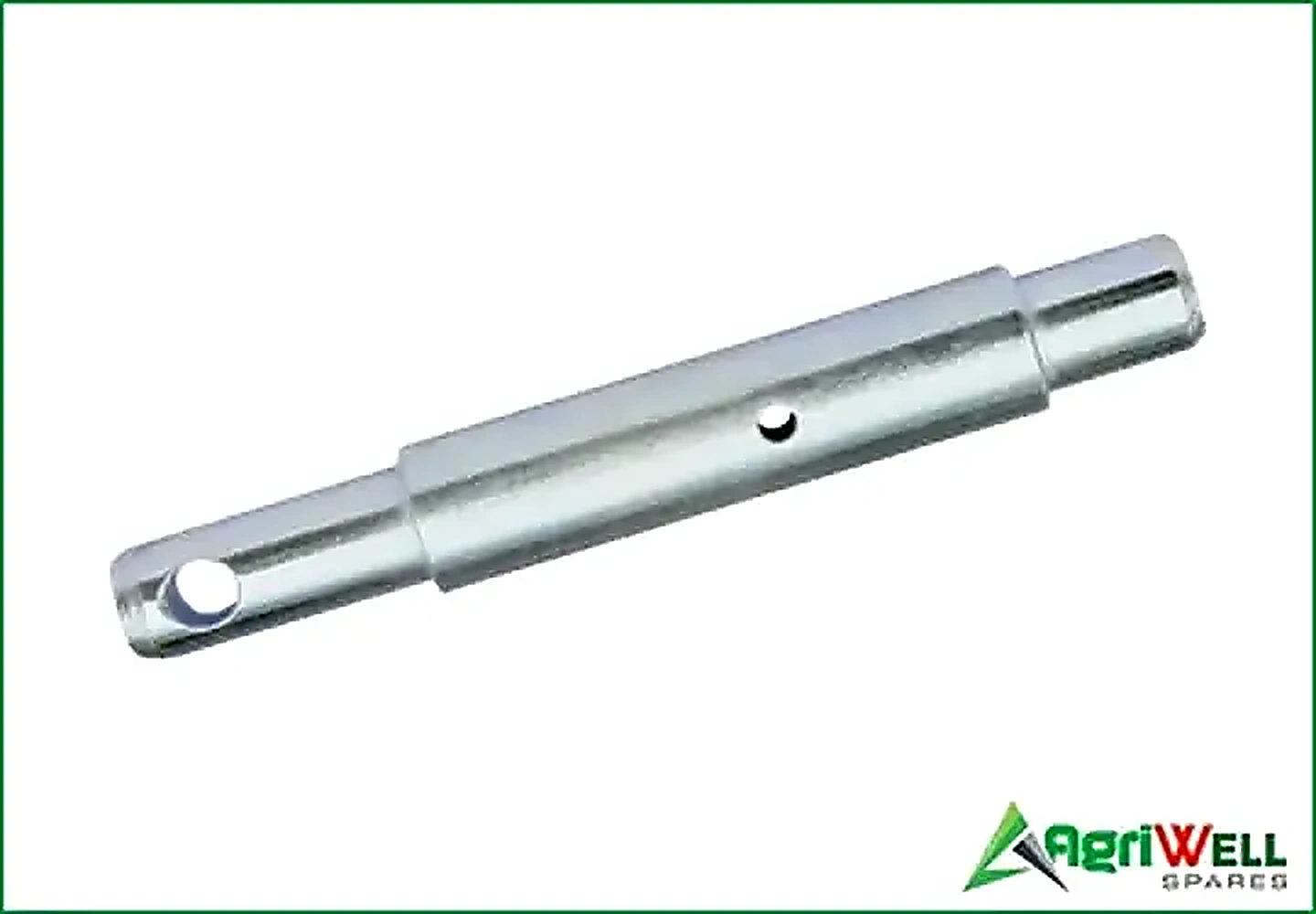

IMPLEMENT MOUNTING PINS-DOUBLE
Part Number |
Dia. ØA (mm) |
Dim. B (mm) |
Dim. C (mm) |
Dim. D (mm) |
Dia. ØE (mm) |
Dia. ØF (mm) |
Dia. ØG (mm) |
Dia. ØH (mm) |
Dim. I (mm) |
Ref. Number |
IMPD-2222200 |
28 |
30 |
115 |
55 |
12 |
22 |
6.5 |
22 |
200 |
01629 |
IMPD-2522200 |
28 |
30 |
115 |
55 |
12 |
22 |
6.5 |
25 |
200 |
03146 |

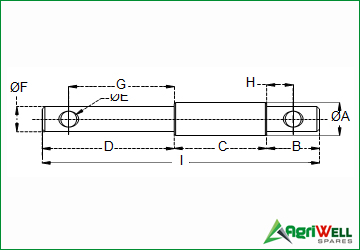

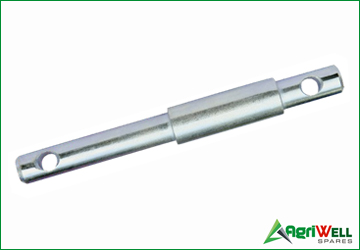

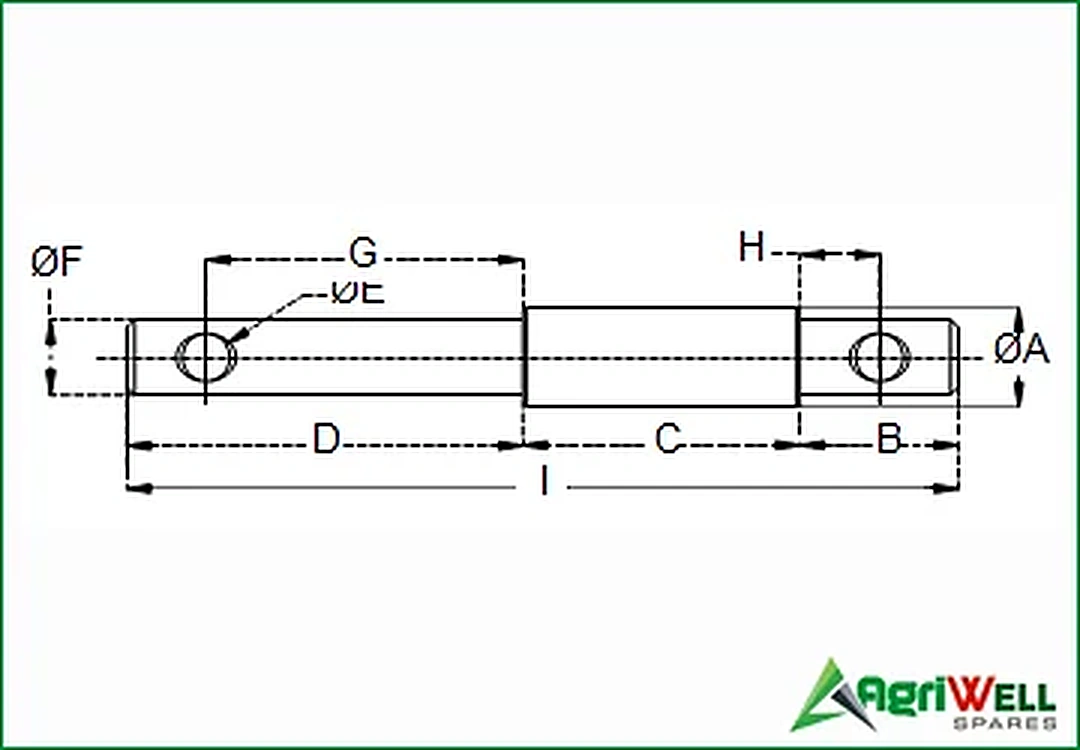

IMPLEMENT MOUNTING PINS-DOUBLE
Part Number |
Dia. ØA (mm) |
Dim. B (mm) |
Dim. C (mm) |
Dim. D (mm) |
Dia. ØE (mm) |
Dia. ØF (mm) |
Dim. G (mm) |
Dim. H (mm) |
Dim. I (mm) |
Ref. Number |
IMPD-1925210 |
25 |
40 |
70 |
100 |
12 |
19 |
80 |
20 |
210 |
01611 |
IMPD-1925212 |
25 |
38 |
96 |
78 |
12 |
19 |
62 |
22 |
212 |
|
IMPD-1925170 |
25 |
26 |
66 |
78 |
6.5 |
19 |
70 |
18 |
170 |
|
IMPD-2228200 |
28 |
35 |
75 |
90 |
12 |
22 |
75 |
20 |
200 |
|
IMPD-2228210 |
28 |
40 |
70 |
100 |
12 |
22 |
80 |
20 |
210 |
01620 |
IMPD-2228230 |
28 |
40 |
90 |
100 |
12 |
22 |
80 |
20 |
230 |
|
IMPD-2228220 |
28.6 |
40 |
89 |
100 |
12 |
22.2 |
80 |
20 |
220 |
|
IMPD-2532250 |
32 |
40 |
115 |
95 |
12 |
25 |
81 |
26 |
250 |
|
IMPD-2836277 |
36.5 |
36 |
150 |
91 |
12 |
28 |
81 |
26 |
277 |
|
IMPD-2836290 |
36.5 |
45 |
150 |
95 |
12 |
28 |
80 |
28 |
290 |
|

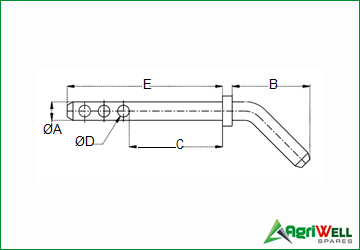

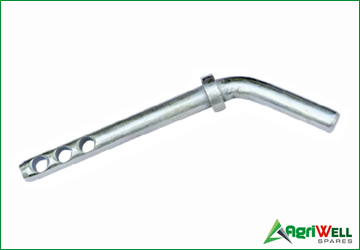

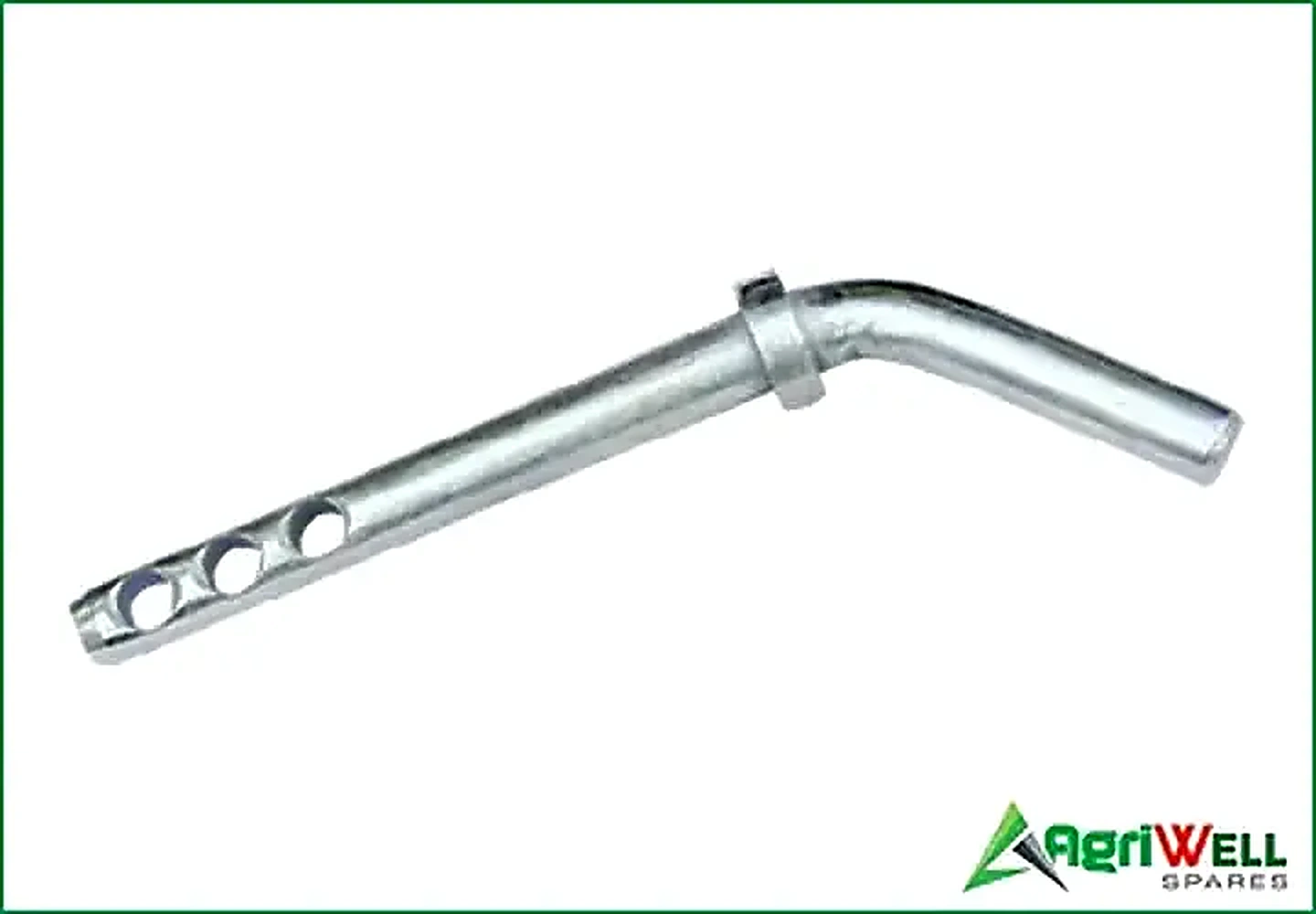

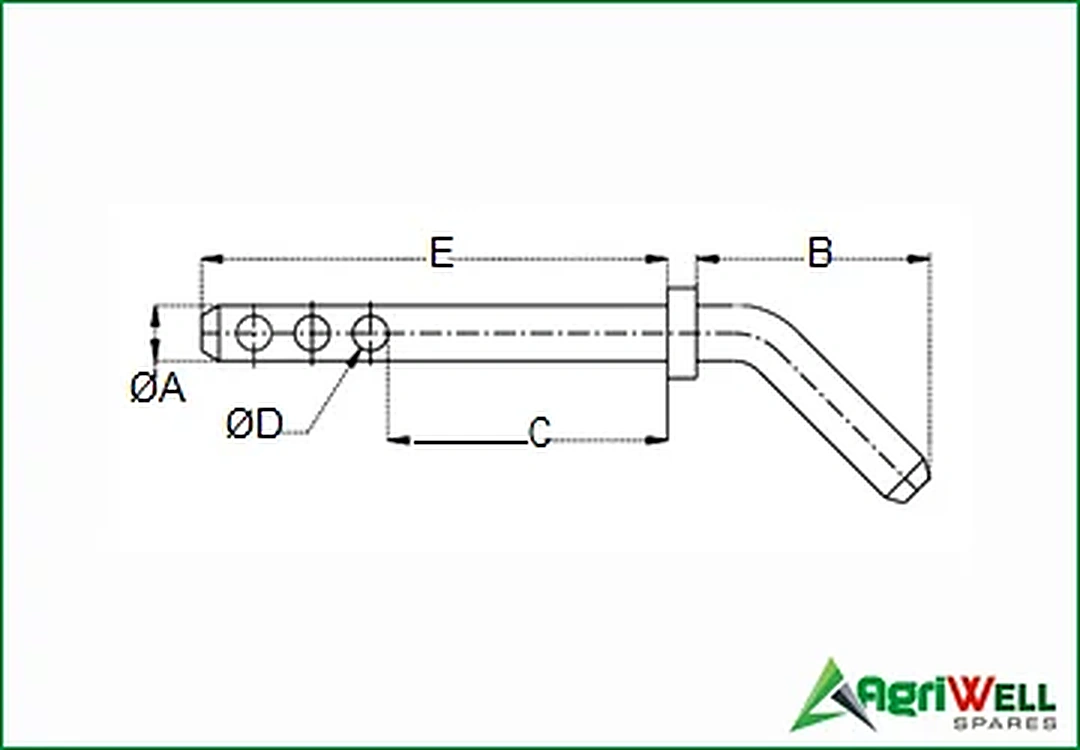

IMPLEMENT MOUNTING PINS-BENT
Part Number |
Dia. ØA (mm) |
Dim. B (mm) |
Dim. C (mm) |
Dim. D (mm) |
Dia. ØE (mm) |
Ref. Number |
IMPB-1995160 |
19 |
90 |
95 |
12 |
160 |
09078 |
IMPB-2295160 |
22 |
90 |
95 |
12 |
160 |
09079 |
