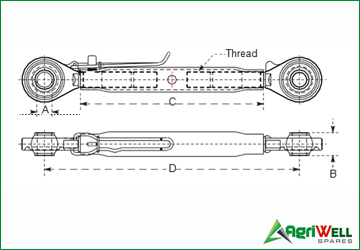

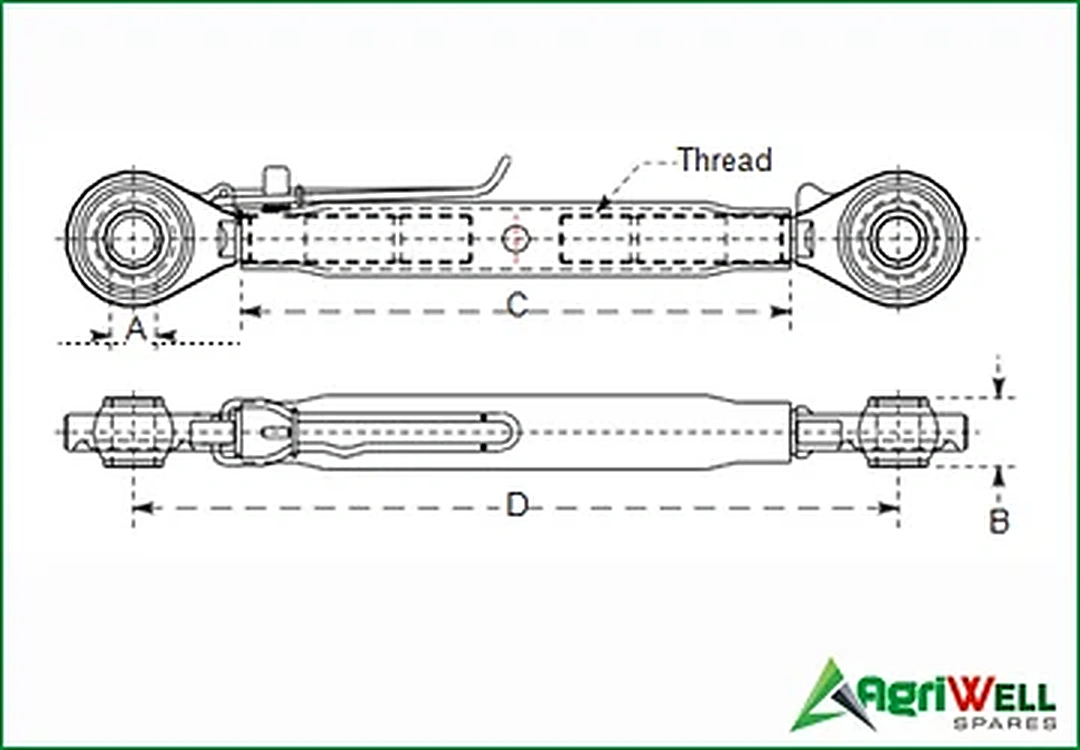

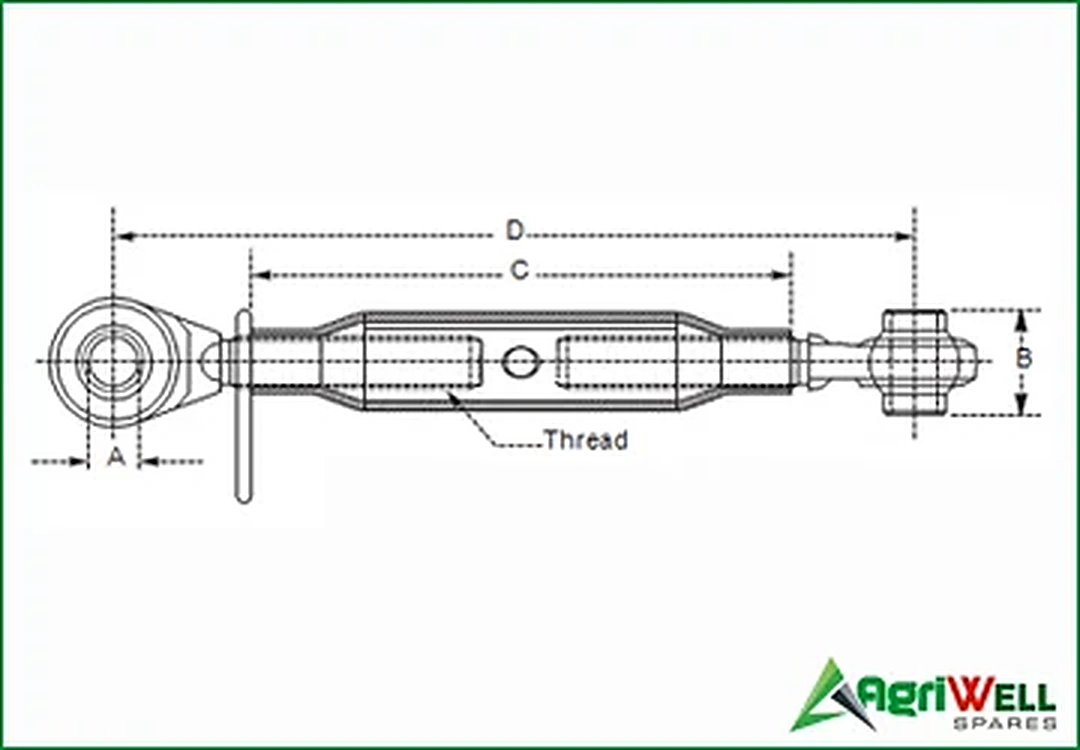

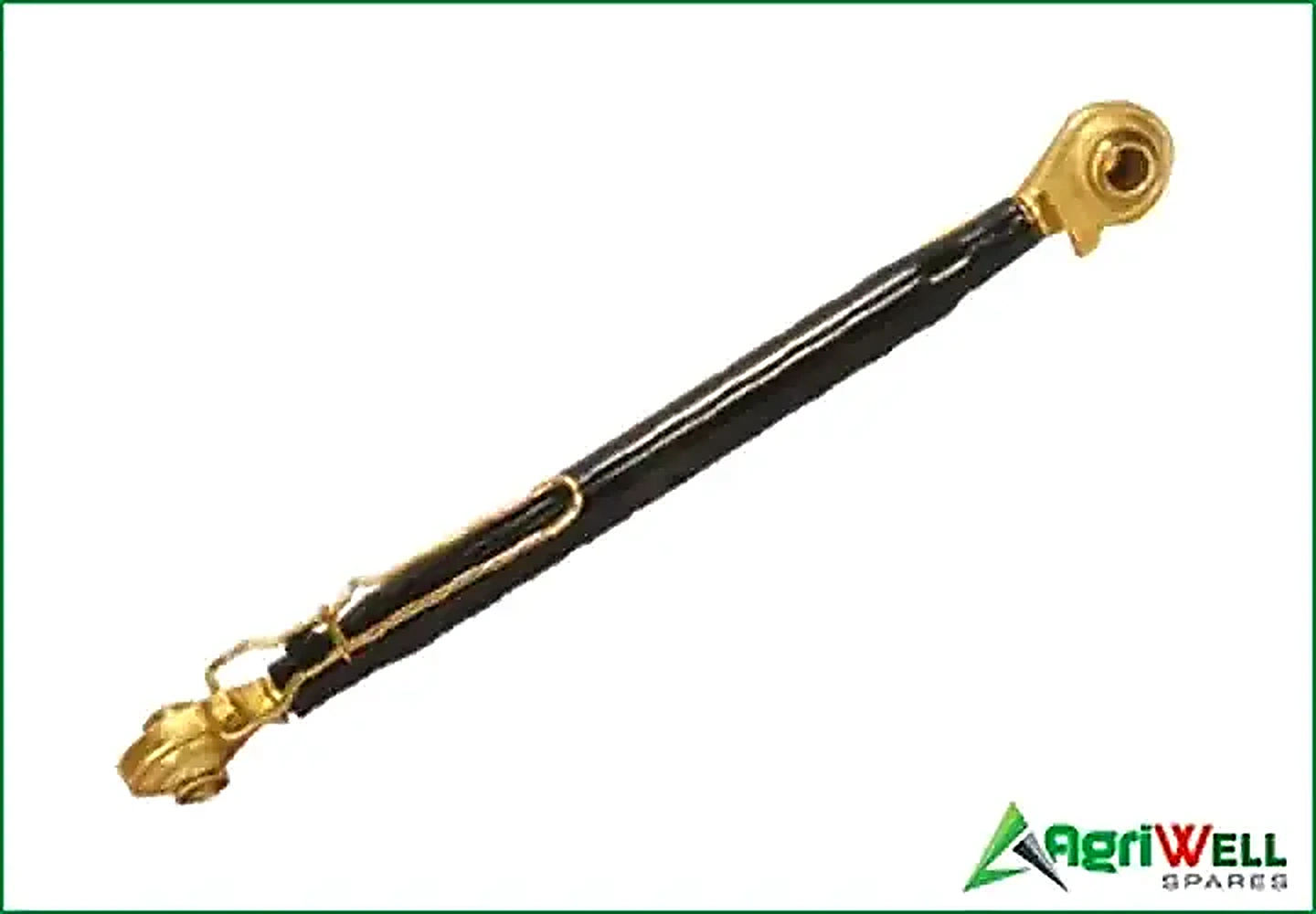

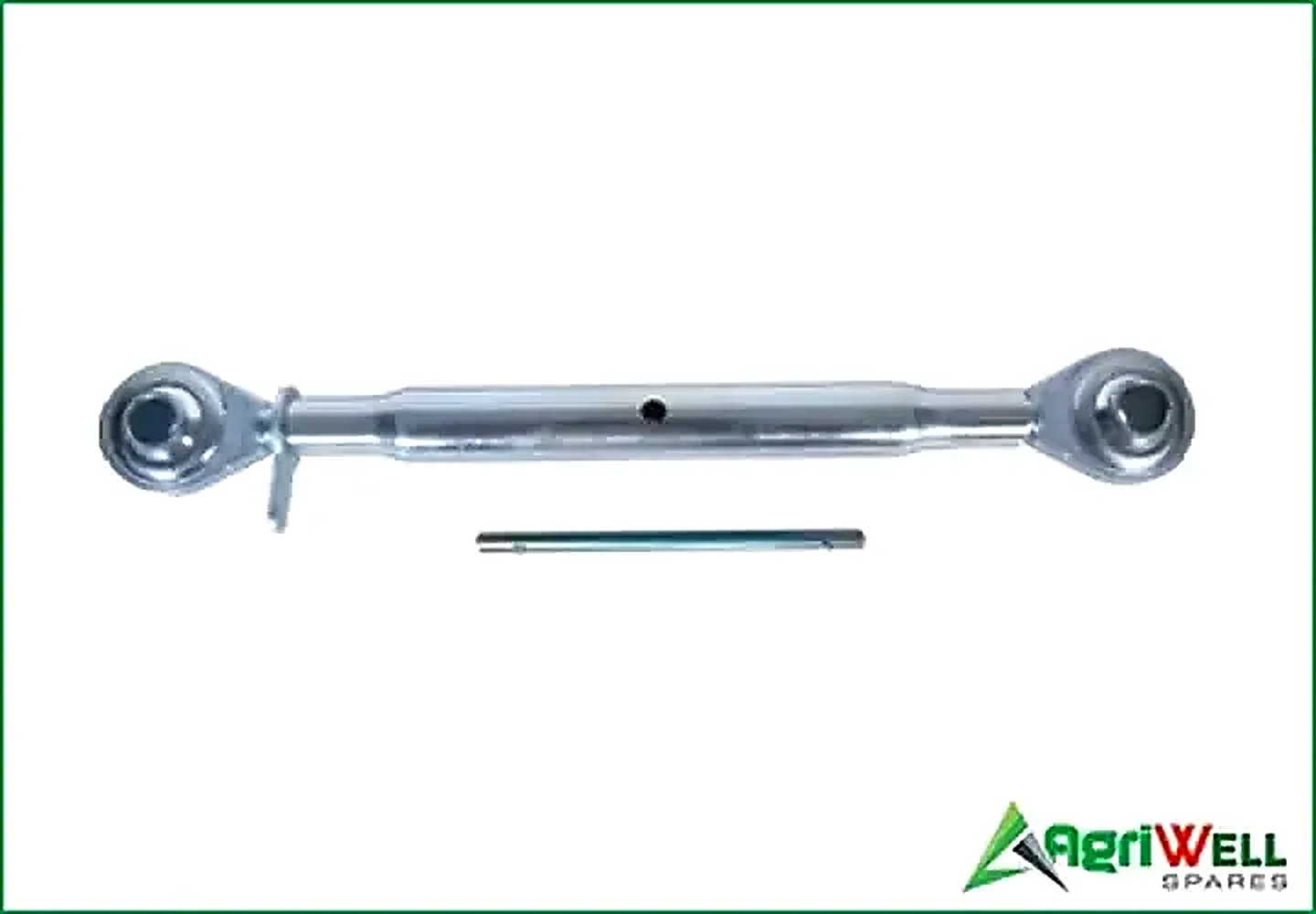

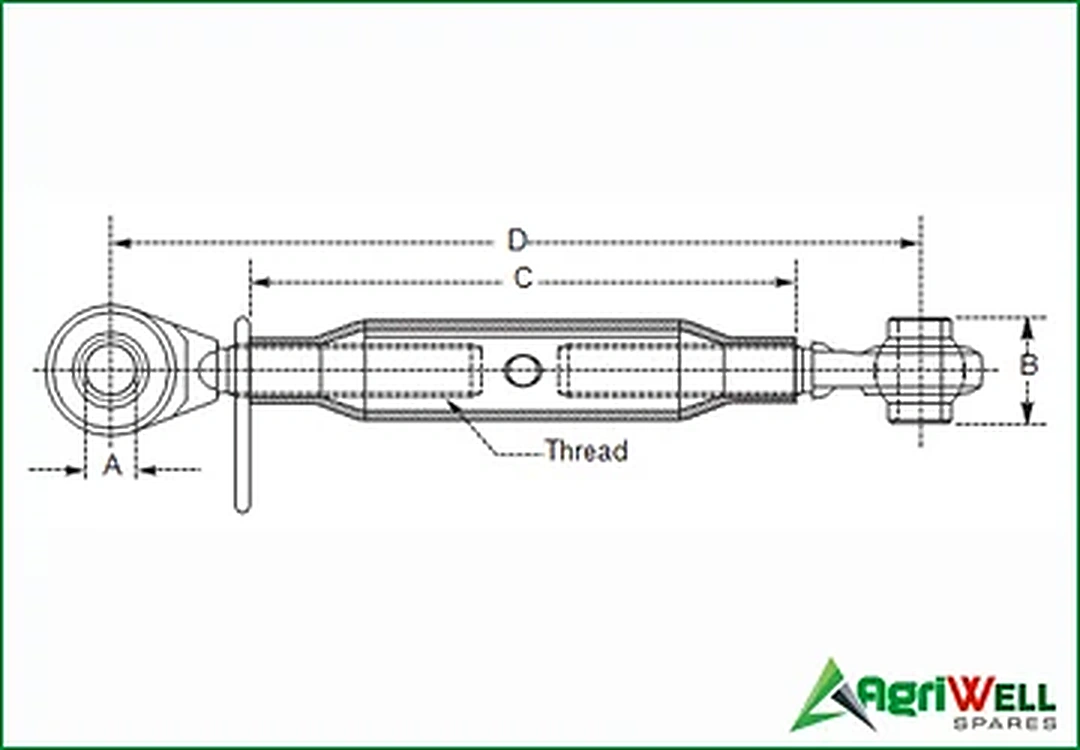

TOP LINK ASSEMBLY

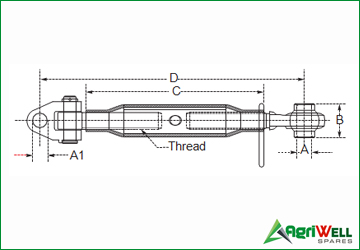

Part Number |
Cat. |
Ball ID ØA |
Ball Length B |
Thread |
Pipe Length C |
Dim. D Min. |
Dim. D Max. |
Ref. Number |
TLA-2019000 |
0 |
16 |
25.4 |
20 x 2.5 |
190 |
265 |
385 |
|
TLA-2025000 |
0 |
16 |
25.4 |
20 x 2.5 |
250 |
325 |
470 |
|
TLA-2040000 |
0 |
16 |
25.4 |
20 x 2.5 |
400 |
475 |
695 |
|
TLA-2216011 |
1 |
19 |
44 |
22 x 2.5 |
160 |
256 |
350 |
19671 |
TLA-2218011 |
1 |
19 |
44 |
22 x 2.5 |
180 |
290 |
390 |
|
TLA-2222011 |
1 |
19 |
44 |
22 x 2.5 |
220 |
330 |
470 |
|
TLA-2223011 |
1 |
19 |
44 |
22 x 2.5 |
230 |
330 |
490 |
00186 |
TLA-2228011 |
1 |
19 |
44 |
22 x 2.5 |
280 |
380 |
540 |
19672 |
TLA-2230011 |
1 |
19 |
44 |
22 x 2.5 |
300 |
400 |
560 |
00218 |
TLA-2424511 |
1 |
19 |
44 |
24 x 3 |
245 |
355 |
515 |
|
TLA-2428011 |
1 |
19 |
44 |
24 x 3 |
280 |
390 |
570 |
|
TLA-2430011 |
1 |
19 |
44 |
24 x 3 |
300 |
410 |
590 |
|
TLA-2432011 |
1 |
19 |
44 |
24 x 3 |
320 |
430 |
610 |
|
TLA-2437011 |
1 |
19 |
44 |
24 x 3 |
370 |
480 |
660 |
|
TLA-2440011 |
1 |
19 |
44 |
24 x 3 |
400 |
510 |
690 |
|
TLA-2722011 |
1 |
19 |
44 |
27 x 3 |
220 |
330 |
450 |
19674 |
TLA-2727511 |
1 |
19 |
44 |
27 x 3 |
275 |
385 |
565 |
|
TLA-2732011 |
1 |
19 |
44 |
27 x 3 |
320 |
430 |
640 |
11047 |
TLA-2735011 |
1 |
19 |
44 |
27 x 3 |
350 |
460 |
680 |
|
TLA-2737011 |
1 |
19 |
44 |
27 x 3 |
370 |
480 |
690 |
01038 |
TLA-2738011 |
1 |
19 |
44 |
27 x 3 |
380 |
490 |
710 |
|
TLA-2740011 |
1 |
19 |
44 |
27 x 3 |
400 |
510 |
720 |
19675 |
TLA-2743011 |
1 |
19 |
44 |
27 x 3 |
430 |
540 |
750 |
01116 |
TLA-2745011 |
1 |
19 |
44 |
27 x 3 |
450 |
560 |
780 |
|
TLA-2747011 |
1 |
19 |
44 |
27 x 3 |
470 |
580 |
790 |
01118 |
TLA-2750011 |
1 |
19 |
44 |
27 x 3 |
500 |
610 |
830 |
|
TLA-2755011 |
1 |
19 |
44 |
27 x 3 |
550 |
660 |
880 |
|
TLA-2757011 |
1 |
19 |
44 |
27 x 3 |
570 |
680 |
890 |
01119 |
TLA-2732012 |
1 , 2 |
19 , 25.4 |
44 , 51 |
27 x 3 |
320 |
430 |
640 |
19676 |
TLA-2735012 |
1 , 2 |
19 , 25.4 |
44 , 51 |
27 x 3 |
350 |
465 |
700 |
|
TLA-2736012 |
1 , 2 |
19 , 25.4 |
44 , 51 |
27 x 3 |
360 |
480 |
680 |
00074 |
TLA-2737012 |
1 , 2 |
19 , 25.4 |
44 , 51 |
27 x 3 |
370 |
485 |
730 |
|
TLA-2738012 |
1 , 2 |
19 , 25.4 |
44 , 51 |
27 x 3 |
380 |
495 |
745 |
|
Part Number |
Cat. |
Ball ID ØA |
Ball Length B |
Thread |
Pipe Length C |
Dim. D Min. |
Dim. D Max. |
Ref. Number |
TLA-2740012 |
1 , 2 |
19 , 25.4 |
44 , 51 |
27 x 3 |
400 |
515 |
765 |
|
TLA-2743012 |
1 , 2 |
19 , 25.4 |
44 , 51 |
27 x 3 |
430 |
454 |
795 |
|
TLA-2745012 |
1 , 2 |
19 , 25.4 |
44 , 51 |
27 x 3 |
450 |
565 |
815 |
|
TLA-2747012 |
1 , 2 |
19 , 25.4 |
44 , 51 |
27 x 3 |
470 |
585 |
810 |
00086 |
TLA-2750012 |
1 , 2 |
19 , 25.4 |
44 , 51 |
27 x 3 |
500 |
615 |
865 |
|
TLA-2755012 |
1 , 2 |
19 , 25.4 |
44 , 51 |
27 x 3 |
550 |
665 |
915 |
|
TLA-2722022 |
2 |
25.4 |
51 |
27 x 3 |
220 |
340 |
460 |
19677 |
TLA-2727522 |
2 |
25.4 |
51 |
27 x 3 |
275 |
395 |
575 |
|
TLA-2732022 |
2 |
25.4 |
51 |
27 x 3 |
320 |
460 |
680 |
01166 |
TLA-2735022 |
2 |
25.4 |
51 |
27 x 3 |
350 |
470 |
725 |
|
TLA-2737022 |
2 |
25.4 |
51 |
27 x 3 |
370 |
490 |
765 |
|
TLA-2738022 |
2 |
25.4 |
51 |
27 x 3 |
380 |
500 |
780 |
|
TLA-2740022 |
2 |
25.4 |
51 |
27 x 3 |
400 |
520 |
800 |
|
TLA-2743022 |
2 |
25.4 |
51 |
27 x 3 |
430 |
550 |
780 |
11066 |
TLA-2745022 |
2 |
25.4 |
51 |
27 x 3 |
450 |
570 |
850 |
|
TLA-2747022 |
2 |
25.4 |
51 |
27 x 3 |
470 |
590 |
870 |
|
TLA-2750022 |
2 |
25.4 |
51 |
27 x 3 |
500 |
620 |
850 |
01916 |
TLA-2755022 |
2 |
25.4 |
51 |
27 x 3 |
550 |
670 |
950 |
|
TLA-2757022 |
2 |
25.4 |
51 |
27 x 3 |
570 |
690 |
970 |
|
TLA-3035022 |
2 |
25.4 |
51 |
30 x 3 |
350 |
470 |
720 |
19678 |
TLA-3040022 |
2 |
25.4 |
51 |
30 x 3 |
400 |
520 |
770 |
19679 |
TLA-3042022 |
2 |
25.4 |
51 |
30 x 3 |
420 |
540 |
790 |
01191 |
TLA-3046022 |
2 |
25.4 |
51 |
30 x 3 |
460 |
580 |
830 |
01257 |
TLA-3050022 |
2 |
25.4 |
51 |
30 x 3 |
500 |
620 |
870 |
19680 |
TLA-3052022 |
2 |
25.4 |
51 |
30 x 3 |
520 |
640 |
890 |
01264 |
TLA-3056022 |
2 |
25.4 |
51 |
30 x 3 |
560 |
680 |
930 |
01265 |
TLA-3061022 |
2 |
25.4 |
51 |
30 x 3 |
610 |
730 |
980 |
01413 |
TLA-3073022 |
2 |
25.4 |
51 |
30 x 3 |
730 |
850 |
1100 |
19681 |
TLA-3636022 |
2 |
25.4 |
51 |
36 x 3 |
360 |
485 |
720 |
03P0195 |
TLA-3640022 |
2 |
25.4 |
51 |
36 x 3 |
400 |
525 |
760 |
03P0200 |
TLA-3645022 |
2 |
25.4 |
51 |
36 x 3 |
450 |
575 |
810 |
03P0203 |
TLA-3652022 |
2 |
25.4 |
51 |
36 x 3 |
520 |
640 |
860 |
03P0205 |
TLA-3658022 |
2 |
25.4 |
51 |
36 x 3 |
580 |
705 |
920 |
03P0210 |
TLA-3640022A |
2 |
25.4 |
51 |
36 x 3 |
400 |
555 |
840 |
03P0215 |
TLA-3640023 |
2 , 3 |
25.4 , 32 |
51 |
36 x 3 |
400 |
555 |
840 |
03P0220 |
TLA-3646033 |
3 |
32 |
51 |
36 x 3 |
460 |
615 |
900 |
03P0225 |
TLA-4050022 |
2 |
25.4 |
51 |
40 x 3 |
500 |
635 |
870 |
03P0226 |
TLA-4062022 |
2 |
25.4 |
51 |
40 x 3 |
620 |
755 |
990 |
03P0227 |
TLA-4050033 |
3 |
32 |
51 |
40 x 3 |
500 |
650 |
970 |
03P0228 |
TLA-4062033 |
3 |
32 |
51 |
40 x 3 |
620 |
770 |
1090 |
03P0229 |
TLA-2750022 |
2 |
25.4 |
51 |
27 x 3 |
500 |
620 |
850 |
01916 |
TLA-2755022 |
2 |
25.4 |
51 |
27 x 3 |
550 |
670 |
950 |
|
TLA-2757022 |
2 |
25.4 |
51 |
27 x 3 |
570 |
690 |
970 |
|
TLA-3035022 |
2 |
25.4 |
51 |
30 x 3 |
350 |
470 |
720 |
19678 |
TLA-3040022 |
2 |
25.4 |
51 |
30 x 3 |
400 |
520 |
770 |
19679 |
TLA-3042022 |
2 |
25.4 |
51 |
30 x 3 |
420 |
540 |
790 |
01191 |
TLA-3046022 |
2 |
25.4 |
51 |
30 x 3 |
460 |
580 |
830 |
01257 |
TLA-3050022 |
2 |
25.4 |
51 |
30 x 3 |
500 |
620 |
870 |
19680 |
TLA-3052022 |
2 |
25.4 |
51 |
30 x 3 |
520 |
640 |
890 |
01264 |
TLA-3056022 |
2 |
25.4 |
51 |
30 x 3 |
560 |
680 |
930 |
01265 |
TLA-3061022 |
2 |
25.4 |
51 |
30 x 3 |
610 |
730 |
980 |
01413 |
TLA-3073022 |
2 |
25.4 |
51 |
30 x 3 |
730 |
850 |
1100 |
19681 |
TLA-3636022 |
2 |
25.4 |
51 |
36 x 3 |
360 |
485 |
720 |
03P0195 |
TLA-3640022 |
2 |
25.4 |
51 |
36 x 3 |
400 |
525 |
760 |
03P0200 |
TLA-3645022 |
2 |
25.4 |
51 |
36 x 3 |
450 |
575 |
810 |
03P0203 |
TLA-3652022 |
2 |
25.4 |
51 |
36 x 3 |
520 |
640 |
860 |
03P0205 |
TLA-3658022 |
2 |
25.4 |
51 |
36 x 3 |
580 |
705 |
920 |
03P0210 |
TLA-3640022A |
2 |
25.4 |
51 |
36 x 3 |
400 |
555 |
840 |
03P0215 |
TLA-3640023 |
2 , 3 |
25.4 , 32 |
51 |
36 x 3 |
400 |
555 |
840 |
03P0220 |
TLA-3646033 |
3 |
32 |
51 |
36 x 3 |
460 |
615 |
900 |
03P0225 |
TLA-4050022 |
2 |
25.4 |
51 |
40 x 3 |
500 |
635 |
870 |
03P0226 |
TLA-4062022 |
2 |
25.4 |
51 |
40 x 3 |
620 |
755 |
990 |
03P0227 |
TLA-4050033 |
3 |
32 |
51 |
40 x 3 |
500 |
650 |
970 |
03P0228 |
TLA-4062033 |
3 |
32 |
51 |
40 x 3 |
620 |
770 |
1090 |
03P0229 |
Part Number |
Cat.
|
Ball ID ØA (mm) |
Ball Length B (mm) |
Thread (mm) |
Pipe Length C (mm) |
Dim. D Min. (mm) |
Dim. D Max. (mm) |
TLASHD-3636022 |
2 |
25.4 |
51 |
36X3 |
360 |
500 |
790 |
TLASHD-3640022 |
2 |
25.4 |
51 |
36 X 3 |
400 |
540 |
830 |
TLASHD-3646022 |
2 |
25.4 |
51 |
36 X 3 |
460 |
600 |
890 |
TLASHD-3652022 |
2 |
25.4 |
51 |
36 X 3 |
520 |
660 |
950 |
TLASHD-3658022 |
2 |
25.4 |
51 |
36 X 3 |
580 |
720 |
1010 |
TLASDH-4036033 |
3 |
32 |
51 |
40 X 3 |
360 |
500 |
790 |
TLASHD-4040033 |
3 |
32 |
51 |
40 X 3 |
400 |
540 |
830 |
TLASHD-4046033 |
3 |
32 |
51 |
40 X 3 |
460 |
600 |
890 |
TLASHD-4052033 |
3 |
32 |
51 |
40 X 3 |
520 |
660 |
950 |
TLASHD-4058033 |
3 |
32 |
51 |
40 X 3 |
580 |
720 |
1010 |
Part Number |
Cat. |
Ball ID ØA (mm) |
Ball Length B (mm) |
Thread (inches) |
Pipe Length C (mm) |
Dim. D Min. (mm) |
Dim. D Max. (mm) |
Ref. Number |

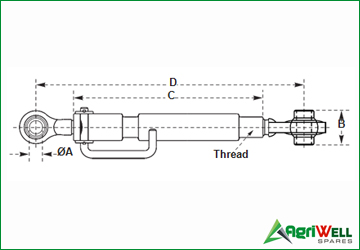

TLAFD-11442511 |
1 |
19.05 |
44 |
1-1/4" UNC |
425 |
622 |
794 |
S-11878 |
TLAFD-11442512 |
1 , 2 |
19.05 , 25.40 |
44 , 51 |
1-1/4" UNC |
425 |
622 |
794 |
S-3630 |
TLAFD-11442522 |
2 |
25.4 |
51 |
1-1/4" UNC |
425 |
622 |
794 |
S-3631 |
TLAFD-11448522 |
2 |
25.4 |
51 |
1-1/4" UNC |
485 |
685 |
857 |
- |

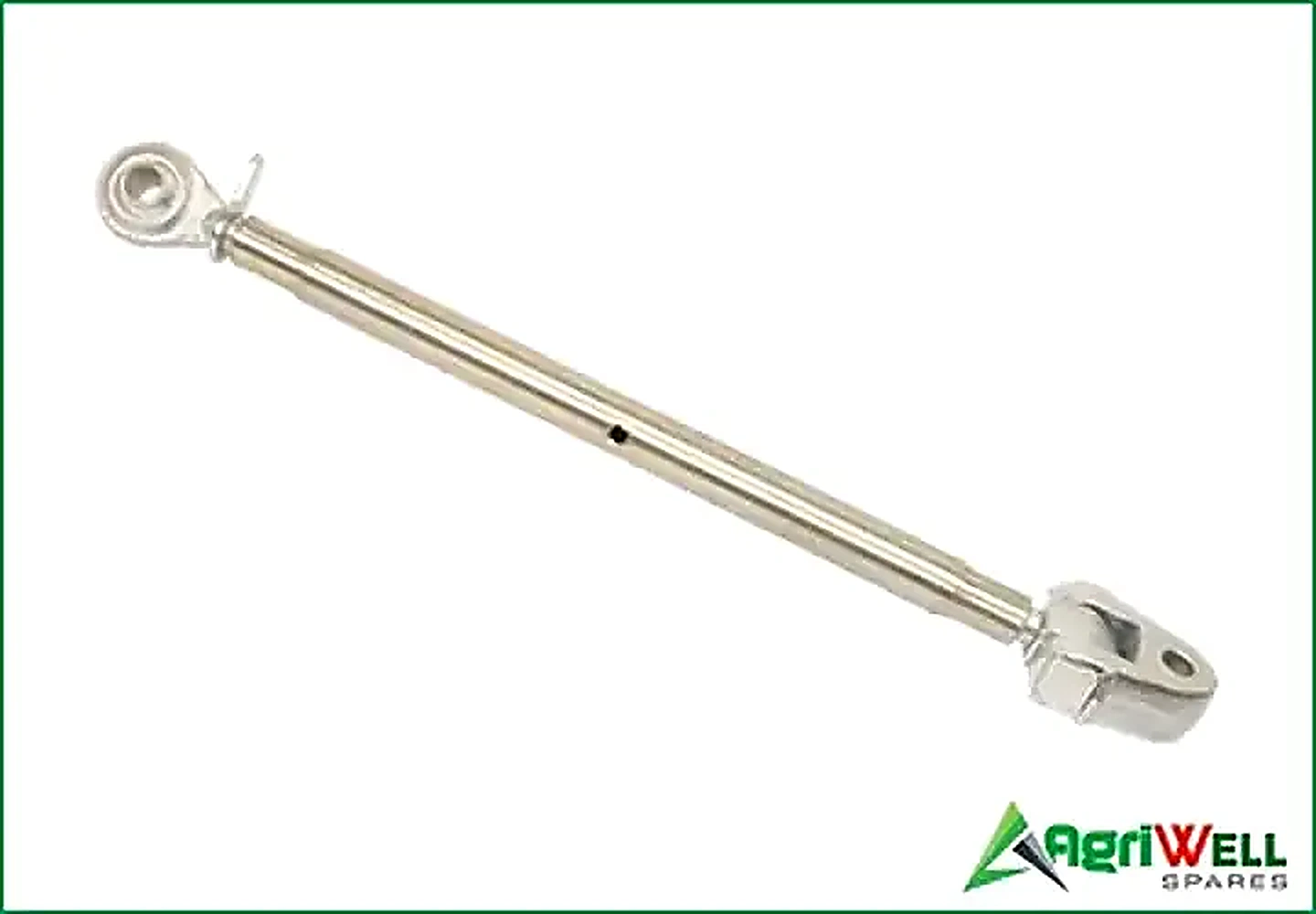

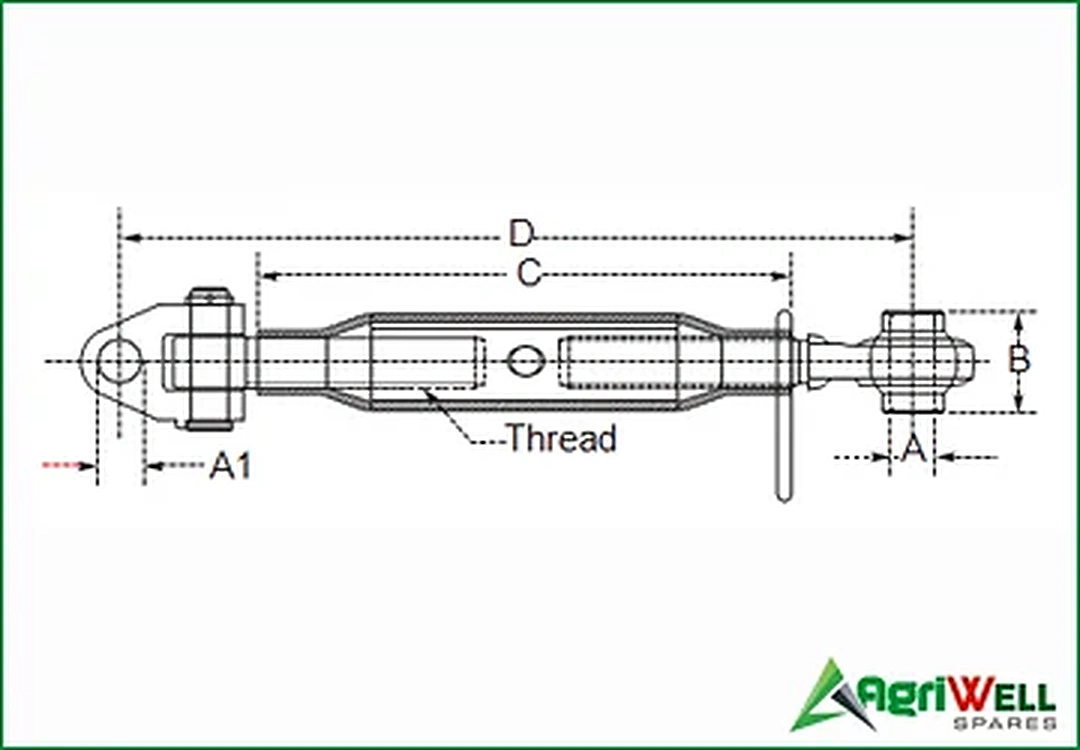

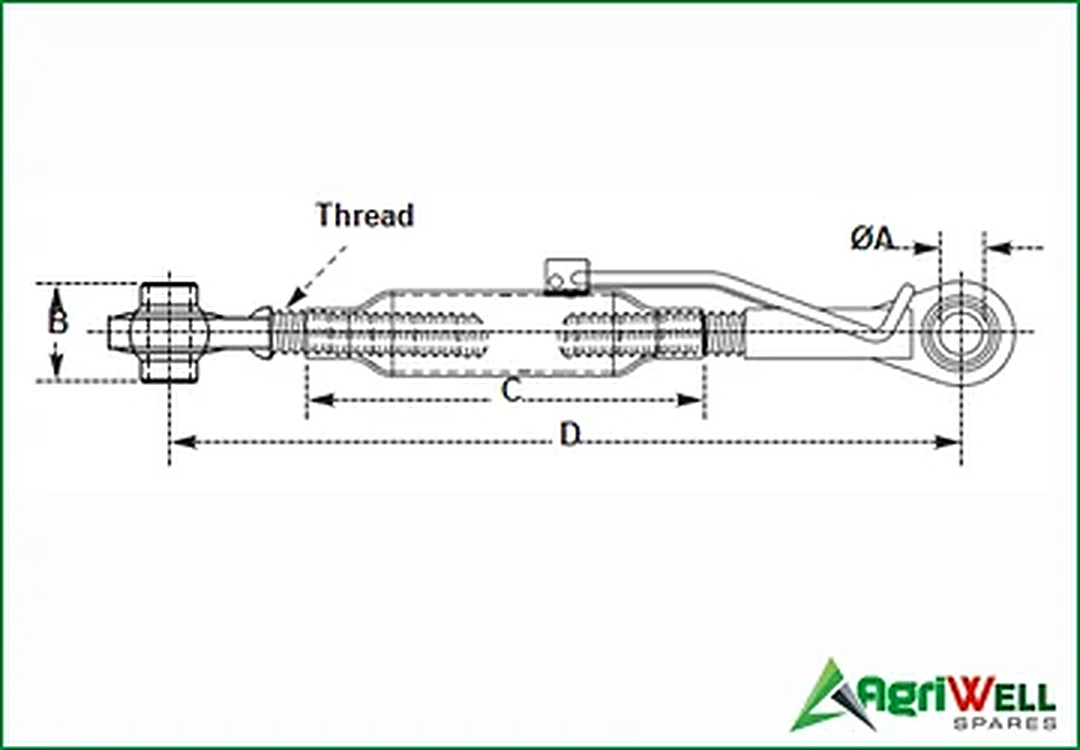

Part Number |
Cat. |
Dia. ØA1 |
Ball ID ØA |
Ball Length B |
Thread |
Pipe Length C |
Dim. D Min. |
Dim. D Max. |
Ref. |
TLAY-3636022 |
2 |
25.4 |
25.4 |
51 |
36 X 3 |
360 |
535 |
780 |
10601 |
TLAY-3640022 |
2 |
25.4 |
25.4 |
51 |
36 X 3 |
400 |
575 |
840 |
10604 |
TLAY-3645022 |
2 |
25.4 |
25.4 |
51 |
36 X 3 |
450 |
625 |
890 |
10607 |
TLAY-3648022 |
2 |
25.4 |
25.4 |
51 |
36 X 3 |
480 |
655 |
920 |
10610 |
TLAY-3652022 |
2 |
25.4 |
25.4 |
51 |
36 X 3 |
520 |
695 |
960 |
10613 |
TLAY-3658022 |
2 |
25.4 |
25.4 |
51 |
36 X 3 |
580 |
755 |
1020 |
10616 |
TLAY-3636023 |
2 , 3 |
25.4 |
32 |
51 |
36 X 3 |
360 |
535 |
780 |
10602 |
TLAY-3640023 |
2 , 3 |
25.4 |
32 |
51 |
36 X 3 |
400 |
575 |
840 |
10605 |
TLAY-3645023 |
2 , 3 |
25.4 |
32 |
51 |
36 X 3 |
450 |
625 |
890 |
10608 |
TLAY-3648023 |
2 , 3 |
25.4 |
32 |
51 |
36 X 3 |
480 |
655 |
920 |
10611 |
TLAY-3652023 |
2 , 3 |
25.4 |
32 |
51 |
36 X 3 |
520 |
695 |
960 |
10614 |
TLAY-3658023 |
2 , 3 |
25.4 |
32 |
51 |
36 X 3 |
580 |
755 |
1020 |
10617 |
TLAY-3636033 |
3 |
32 |
32 |
51 |
36 X 3 |
360 |
535 |
780 |
10603 |
TLAY-3640033 |
3 |
32 |
32 |
51 |
36 X 3 |
400 |
575 |
840 |
10606 |
TLAY-3645033 |
3 |
32 |
32 |
51 |
36 X 3 |
450 |
625 |
890 |
10609 |
TLAY-3648033 |
3 |
32 |
32 |
51 |
36 X 3 |
480 |
655 |
920 |
10612 |
TLAY-3652033 |
3 |
32 |
32 |
51 |
36 X 3 |
520 |
695 |
960 |
10615 |
TLAY-3658033 |
3 |
32 |
32 |
51 |
36 X 3 |
580 |
755 |
1020 |
10618 |

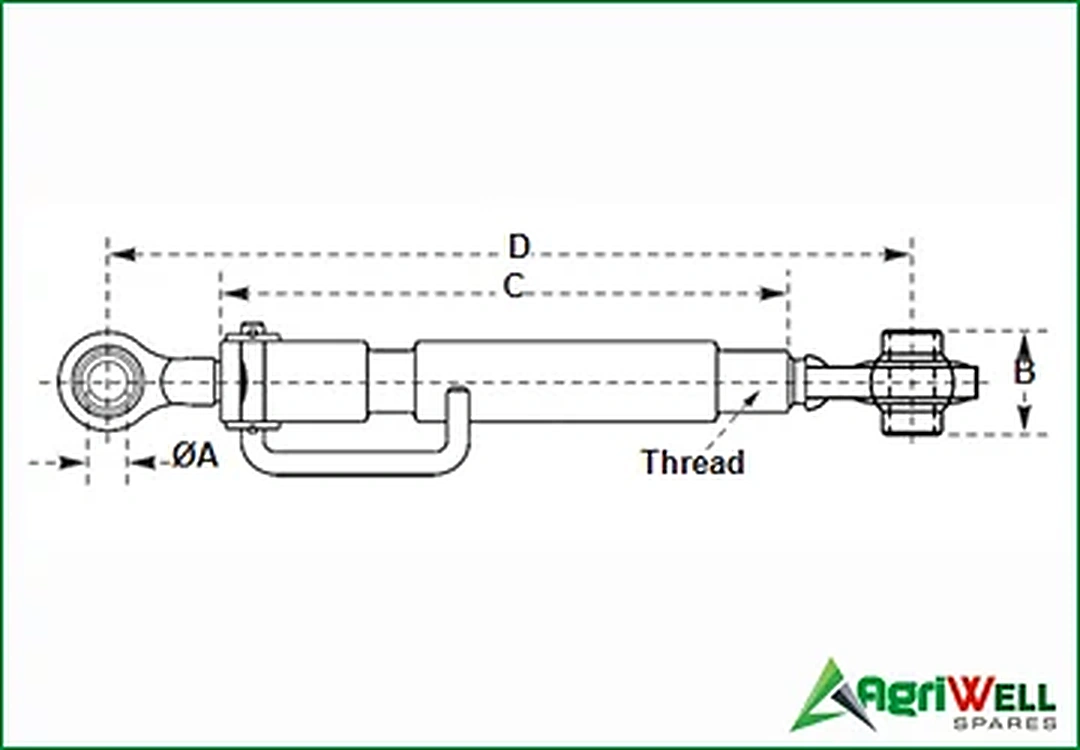

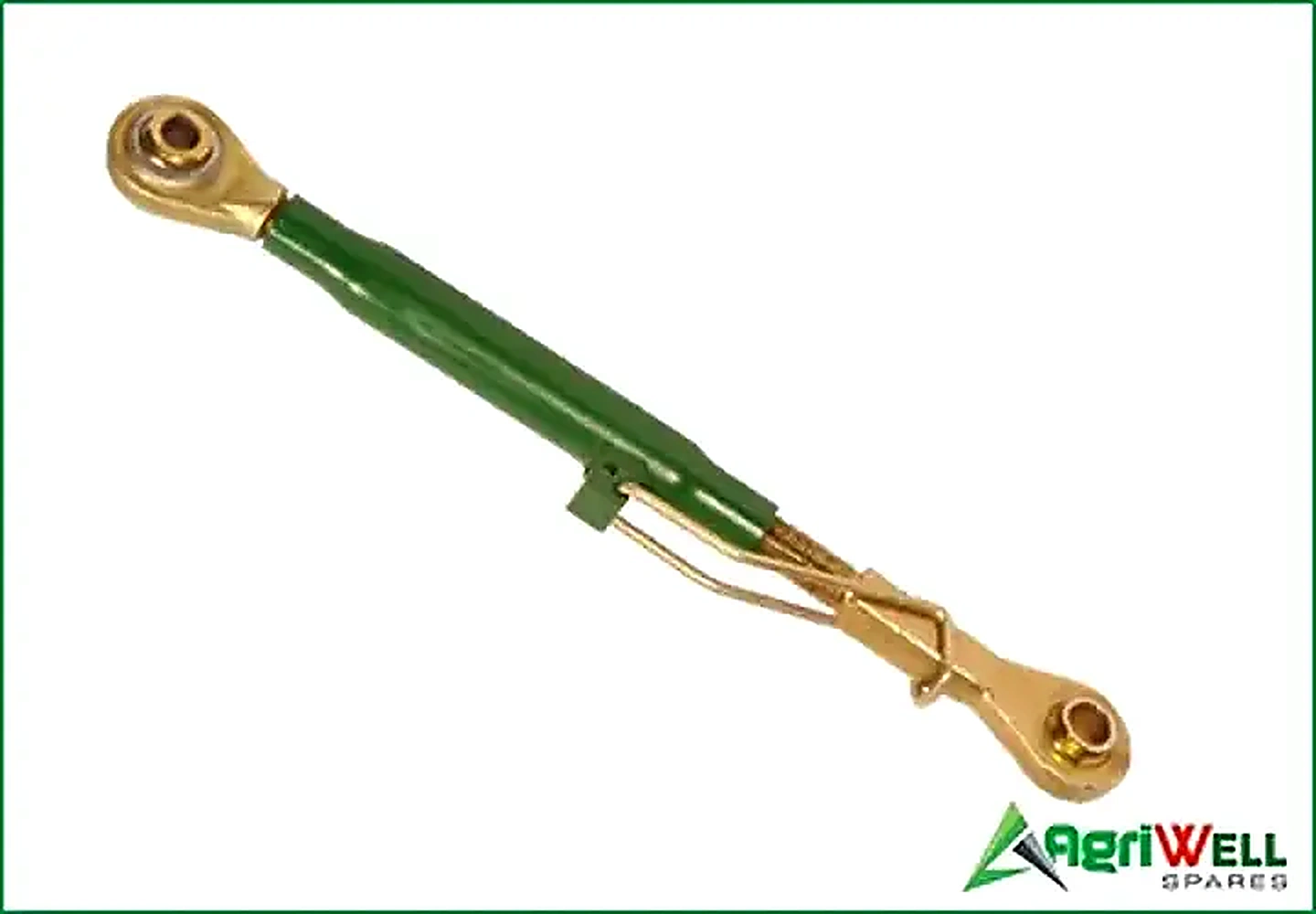

Part Number |
Ball ID ØA (mm) |
Ball Length B (mm) |
Thread (inches) |
Pipe Length C (mm) |
Dim. D Min. (mm) |
Dim. D Max. (mm) |
Ref. Number |
TLAJD-11832012 |
20 , 25.40 |
44 , 51 |
1-1/8" UNC |
320 |
550 |
760 |
S-4261 |

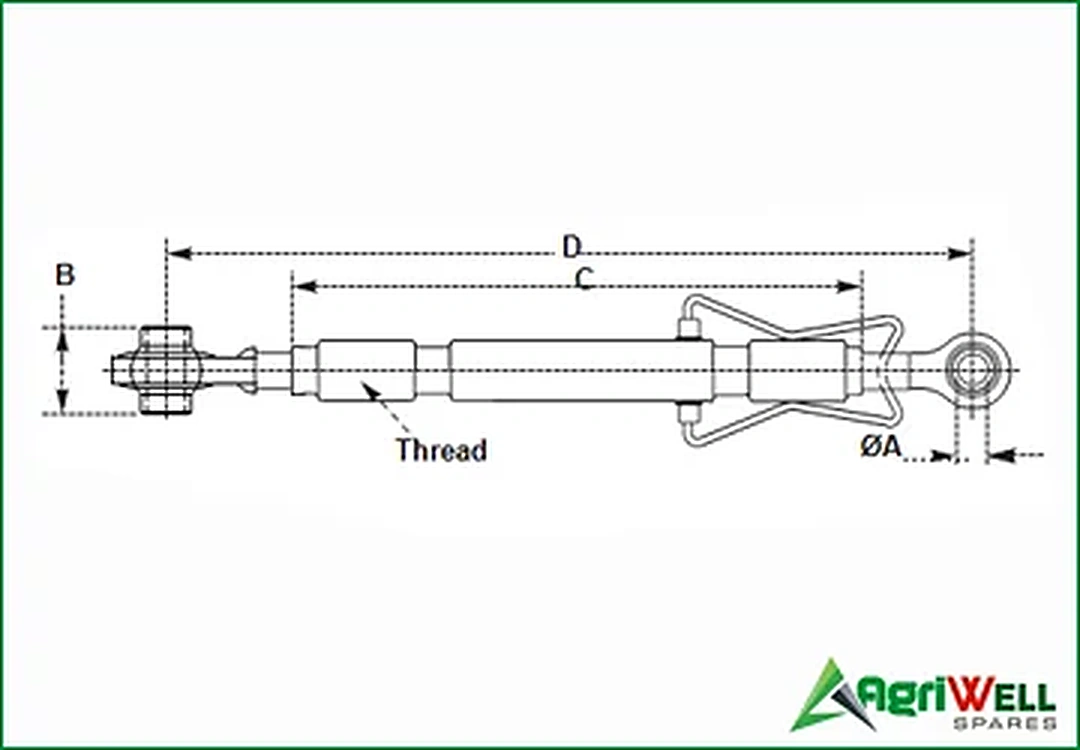

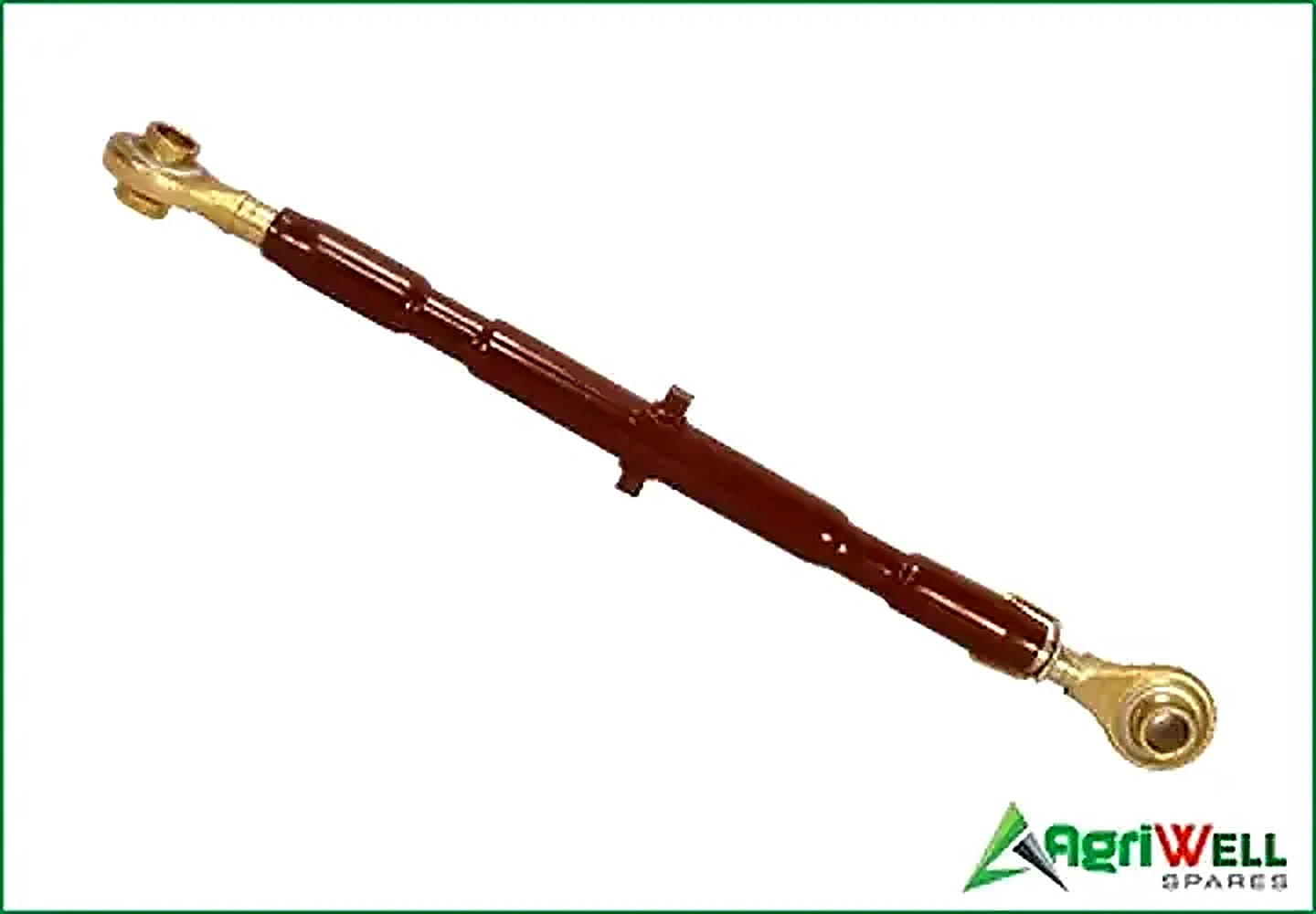

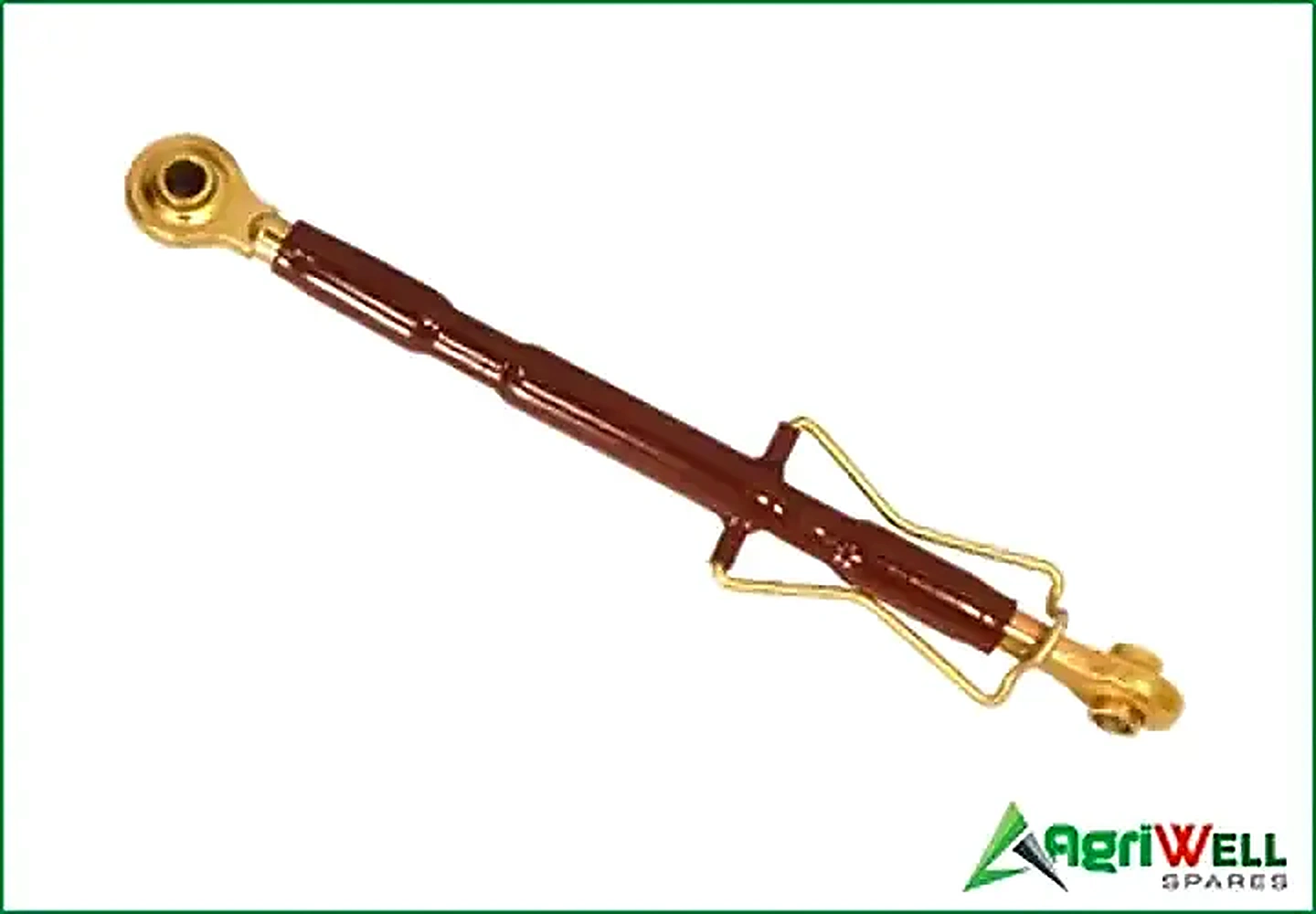

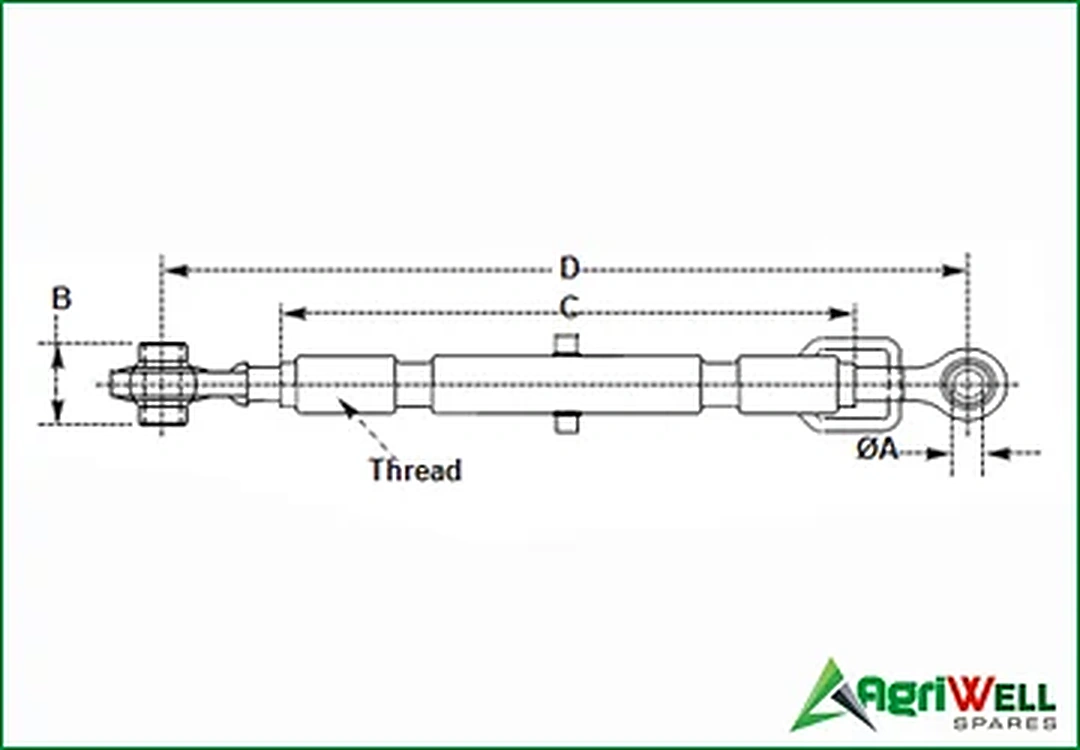

Part Number |
Cat. |
Ball ID ØA (mm) |
Ball Length B (mm) |
Thread (inches) |
Pipe Length C (mm) |
Dim. D Min. (mm) |
Dim. D Max. (mm) |
Ref. Number |
TLAMF-111643811 |
1 |
19.05 |
44 |
1-1/16"UNF |
438 |
590 |
750 |
S-584 |
TLAMF-111647611 |
1 |
19.05 |
44 |
1-1/16"UNF |
476 |
610 |
770 |
S-585 |
TLAMF-111654611 |
1 |
19.05 |
44 |
1-1/16"UNF |
546 |
670 |
830 |
S-586 |
TLAMF-111654622 |
2 |
25.4 |
51 |
1-1/16"UNF |
546 |
670 |
830 |
S-587 |
TLAMF-111654612 |
1 , 2 |
19.05 , 25.40 |
44 , 51 |
1-1/16"UNF |
546 |
670 |
830 |
S-588 |
TLAMF-111647612 |
1 , 2 |
19.05 , 25.40 |
44 , 51 |
1-1/16"UNF |
476 |
610 |
770 |
S-589 |
TLAMF-111647622 |
2 |
25.4 |
51 |
1-1/16"UNF |
476 |
610 |
770 |
S-16066 |
TLAMF-111643812 |
1 , 2 |
19.05 , 25.40 |
44 , 51 |
1-1/16"UNF |
438 |
590 |
750 |
S-16521 |
TLAMF-111643822 |
2 |
25.4 |
51 |
1-1/16"UNF |
438 |
590 |
750 |
S-16522 |
Part Number |
Cat. |
Ball ID ØA (mm) |
Ball Length B (mm) |
Thread (inches) |
Pipe Length C (mm) |
Dim. D Min. (mm) |
Dim. D Max. (mm) |
Ref. Number |
TLAMF-11452722 |
2 |
25.4 |
51 |
1-1/14"UNC |
527 |
680 |
870 |
S-15347 |

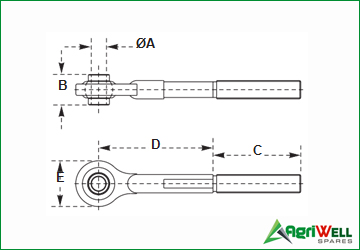

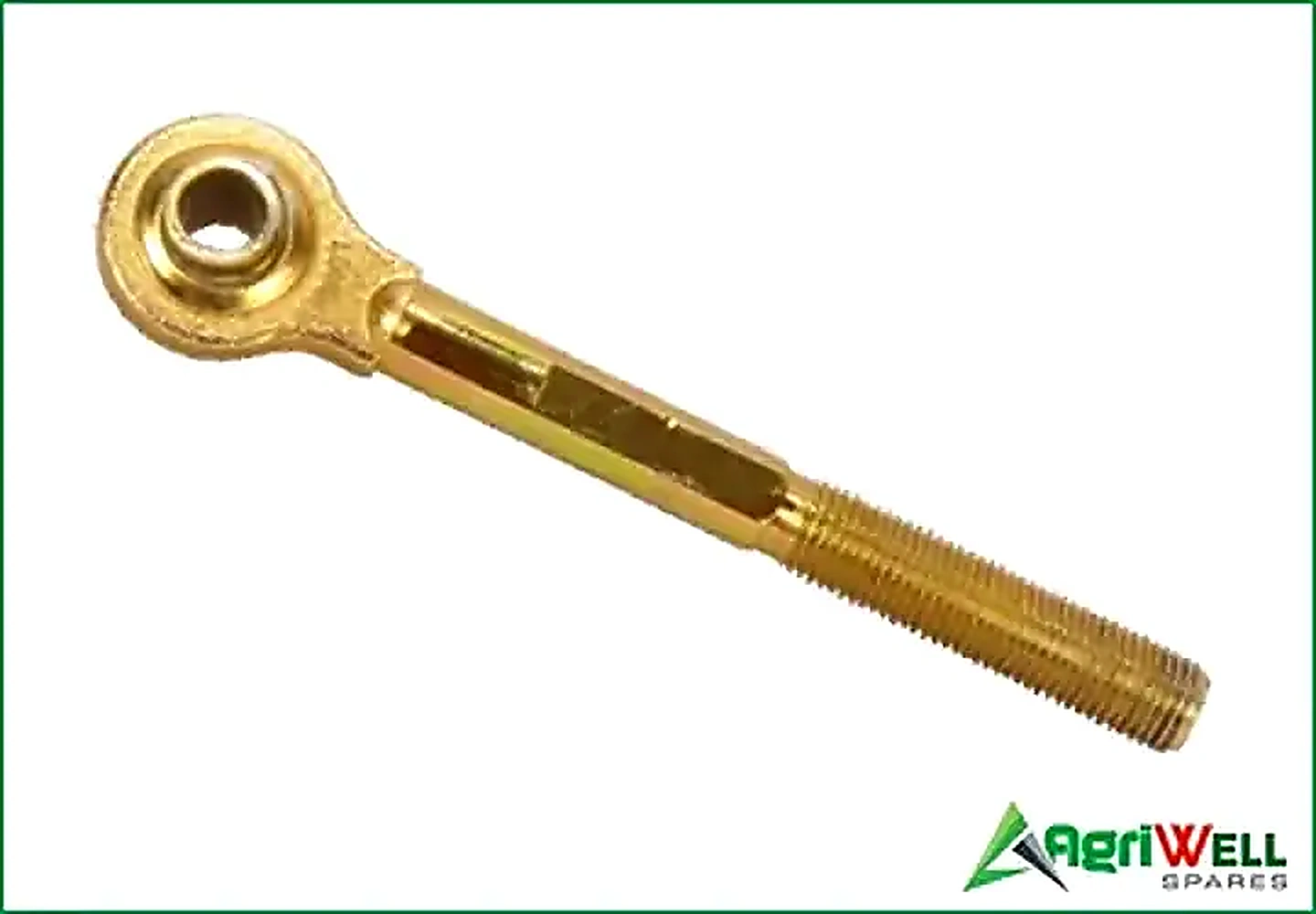

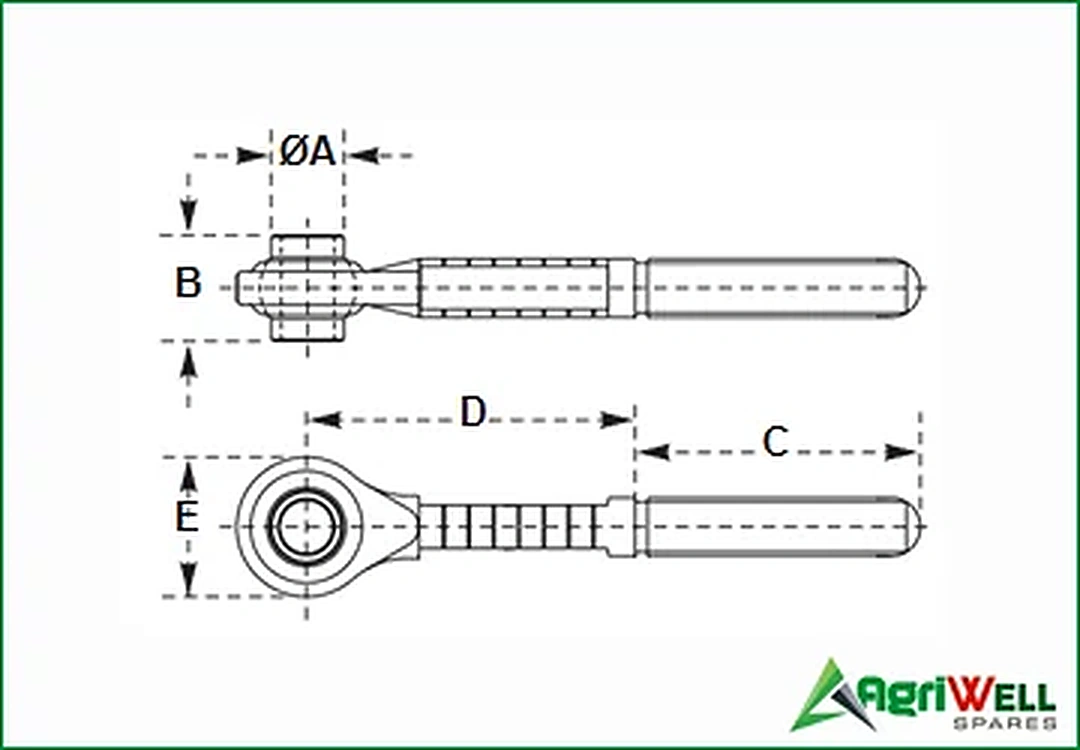

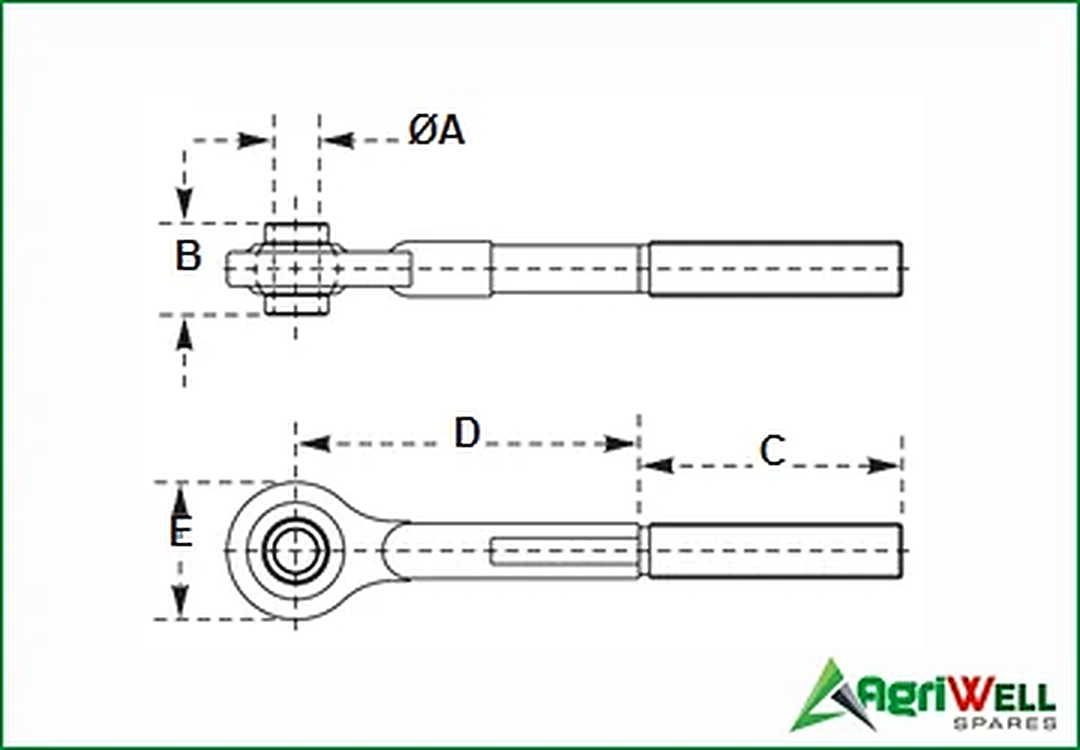

Part Number |
Cat. |
Ball ID ØA (mm) |
Ball Length B (mm) |
Thread (inches) |
Dim. C (mm) |
Dim. D (mm) |
Dim. E (mm) |
TLEBMF-R1161281 |
1 |
19 |
44 |
1-1/16" - R |
128 |
167 |
66 |
TLEBMF-L1161281 |
1 |
19 |
44 |
1-1/16" - L |
128 |
167 |
58 |
TLEBMF-R1161282 |
2 |
25.4 |
51 |
1-1/16" - R |
128 |
167 |
66 |
TLEBMF-L1161282 |
2 |
25.4 |
51 |
1-1/16" - L |
128 |
167 |
58 |

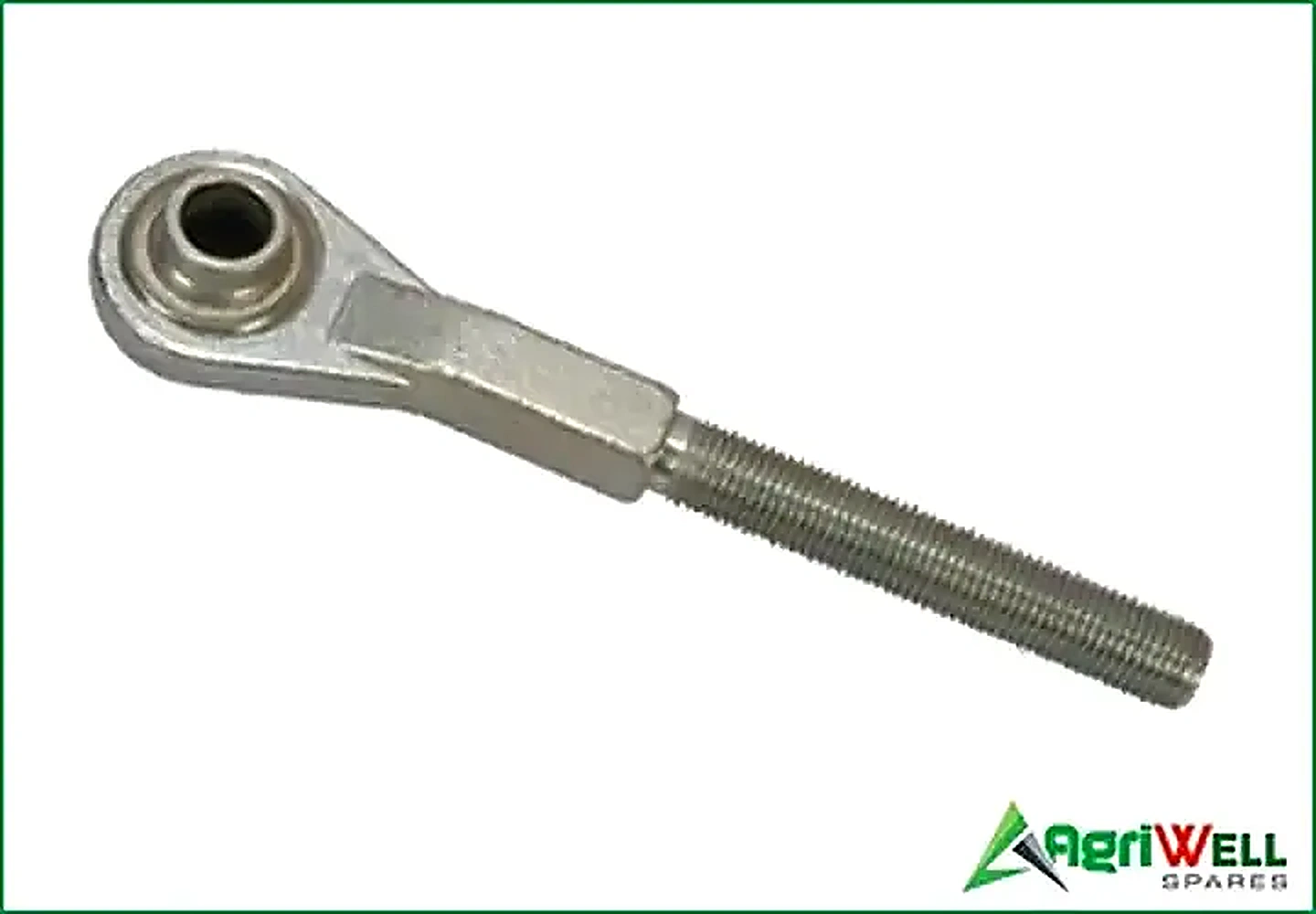

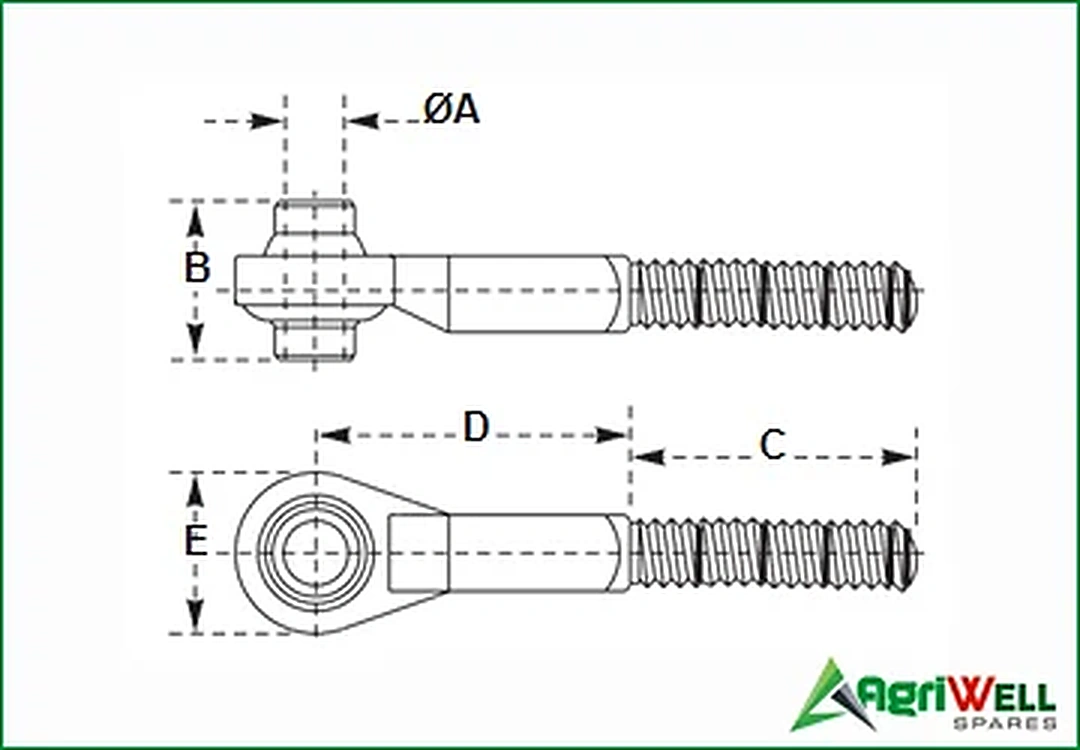

Part Number |
Cat. |
Ball ID ØA |
Ball Length B |
Thread |
Dim. C |
Dim. D |
Dim. E |
TLEBJD-R1181752 |
2 |
25.4 |
51 |
1-1/8" UNC - R |
175 |
162 |
70 |
TLEBJD-L1181901 |
1 |
20 |
44 |
1-1/8" UNC - L |
190 |
56 |
66 |
TLEBJD-R271752 |
2 |
25.4 |
51 |
M 27 X 3 R |
175 |
162 |
70 |
TLEBJD-L271901 |
1 |
20 |
44 |
M 27 X 3 L |
190 |
56 |
66 |
Part Number |
Cat. |
Ball ID ØA (mm) |
Ball Length B (mm) |
Thread (inches) |
Dim. C (mm) |
Dim. D (mm) |
Dim. E (mm) |
TLEBFD-L1141281 |
1 |
19 |
44 |
1-1/4" UNF - L |
128 |
208 |
58 |
TLEBFD-L1141282 |
2 |
25.4 |
51 |
1-1/4" UNF - L |
128 |
208 |
76 |
TLEBFD-R1141682 |
2 |
25.4 |
51 |
1-1/4" UNF - R |
168 |
86 |
76 |

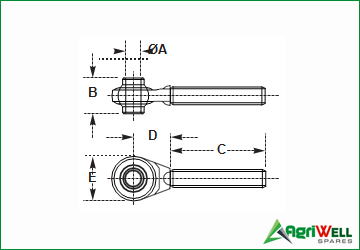

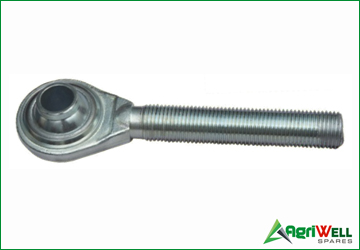

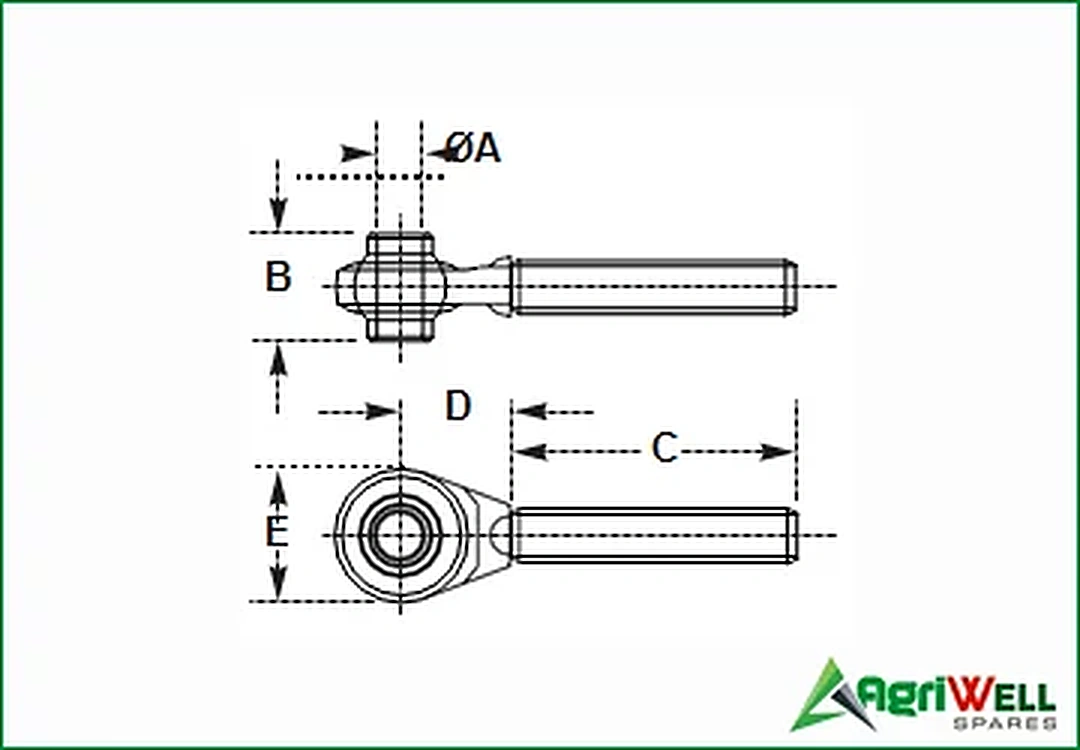

Part Number |
Cat. |
Ball ID ØA (mm) |
Ball Length B (mm) |
Thread (mm) |
Dim. C (mm) |
Dim. D (mm) |
Dim. E (mm) |
Ball OD (mm.) |
Ref. Number |
TLEB-L221251 |
1 |
19 |
44 |
22 X 2.5 L |
125 |
45 |
52 |
38 |
03412 |
TLEB-R241151 |
1 |
19 |
44 |
24 X 2.5 R |
115 |
50 |
62 |
38 |
03415 |
TLEB-L241151 |
1 |
19 |
44 |
24 X 2.5 L |
115 |
50 |
62 |
38 |
03416 |
TLEB-R24127 |
- |
22.1 |
35 |
24 X 3 R |
127 |
45 |
62 |
44 |
18753 |
TLEB-R241551 |
1 |
19.2 |
44 |
24 X 3 R |
155 |
50 |
62 |
38 |
18756 |
TLEB-L241551 |
1 |
19.2 |
44 |
24 X 3 L |
155 |
50 |
62 |
38 |
18757 |
TLEB-2416512 |
1 , 2 |
19.2 , 25.4 |
45 |
24 X 3 R |
165 |
58 |
80 |
54 |
18754 |
TLEB-L2416512 |
1 , 2 |
19.2 , 25.4 |
45 |
24 X 3 L |
165 |
58 |
80 |
54 |
18755 |
TLEB-R27180 |
- |
28.2 |
45 |
27 X 3 R |
180 |
62 |
80 |
58 |
18758 |
TLEB-R271551 |
1 |
19 |
44 |
27 X 3 R |
155 |
50 |
62 |
38 |
03419 |
TLEB-L271551 |
1 |
19 |
44 |
27 X 3 L |
155 |
50 |
62 |
38 |
03420 |
TLEB-R270902 |
2 |
25.4 |
51 |
27 X 3 R |
90 |
55 |
75 |
50 |
35699 |
TLEB-L270902 |
2 |
25.4 |
51 |
27 X 3 L |
90 |
55 |
75 |
50 |
35700 |
TLEB-R271702 |
2 |
25.4 |
51 |
27 X 3 R |
170 |
55 |
75 |
50 |
03423 |
TLEB-L271702 |
2 |
25.4 |
51 |
27 X 3 L |
170 |
55 |
75 |
50 |
03424 |
TLEB-R272202 |
2 |
25.4 |
51 |
27 X 3 R |
220 |
45 |
70 |
50 |
18765 |
TLEB-L272202 |
2 |
25.4 |
51 |
27 X 3 L |
220 |
45 |
70 |
50 |
18766 |
TLEB-R301751 |
1 |
19.2 |
44 |
30 X 3 R |
175 |
50 |
62 |
38 |
18759 |
TLEB-L301751 |
1 |
19.2 |
44 |
30 X 3 L |
175 |
50 |
62 |
38 |
18760 |
TLEB-R301652 |
2 |
25.4 |
51 |
30 X 3 R |
165 |
55 |
75 |
50 |
03427 |
TLEB-L301652 |
2 |
25.4 |
51 |
30 X 3 L |
165 |
55 |
75 |
50 |
03428 |
TLEB-R302002 |
2 |
25.4 |
51 |
30 X 3 R |
200 |
50 |
75 |
50 |
18767 |
TLEB-L302002 |
2 |
25.4 |
51 |
30 X 3 L |
200 |
50 |
75 |
50 |
18768 |
TLEB-R30175 |
- |
20.2 |
44 |
30 X 3.5 R |
175 |
50 |
62 |
42 |
18763 |
TLEB-L30175 |
- |
20.2 |
44 |
30 X 3.5 L |
175 |
50 |
62 |
42 |
18764 |
TLEB-R30165 |
- |
22.1 |
51 |
30 X 3.5 R |
165 |
55 |
75 |
50 |
18771 |
TLEB-L30165 |
- |
22.1 |
51 |
30 X 3.5 L |
165 |
55 |
75 |
50 |
18772 |
TLEB-R301751 |
1 |
19.2 |
44 |
30 X 3.5 R |
175 |
50 |
62 |
38 |
18761 |
TLEB-L301751 |
1 |
19.2 |
44 |
30 X 3.5 L |
175 |
50 |
62 |
38 |
18762 |
TLEB-R301652 |
2 |
25.4 |
51 |
30 X 3.5 R |
165 |
55 |
75 |
50 |
18769 |
TLEB-L301652 |
2 |
25.4 |
51 |
30 X 3.5 L |
165 |
55 |
75 |
50 |
18770 |
TLEB-R361652 |
2 |
25.4 |
51 |
36 X 3 R |
165 |
55 |
80 |
54 |
03437 |
TLEB-L361652 |
2 |
25.4 |
51 |
36 X 3 L |
165 |
55 |
80 |
54 |
03438 |
TLEB-R362002 |
2 |
25.4 |
51 |
36 X 3 R |
200 |
70 |
96 |
62 |
03489 |
TLEB-L362002 |
2 |
25.4 |
51 |
36 X 3 L |
200 |
70 |
96 |
62 |
03488 |
TLEB-R401752 |
2 |
25.4 |
51 |
40 X 3 R |
175 |
60 |
80 |
50 |
03439 |
TLEB-L401752 |
2 |
25.4 |
51 |
40 X 3 L |
175 |
60 |
80 |
50 |
03440 |
TLEB-R362003 |
3 |
32 |
51 |
36 X 3 R |
200 |
70 |
96 |
62 |
02698 |
TLEB-L362003 |
3 |
32 |
51 |
36 X 3 L |
200 |
70 |
96 |
62 |
02699 |
TLEB-R402003 |
3 |
32 |
51 |
40 X 3 R |
200 |
70 |
96 |
62 |
09324 |
TLEB-L402003 |
3 |
32 |
51 |
40 X 3 L |
200 |
70 |
96 |
62 |
09325 |

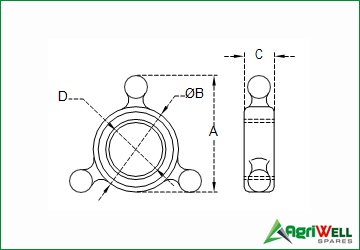

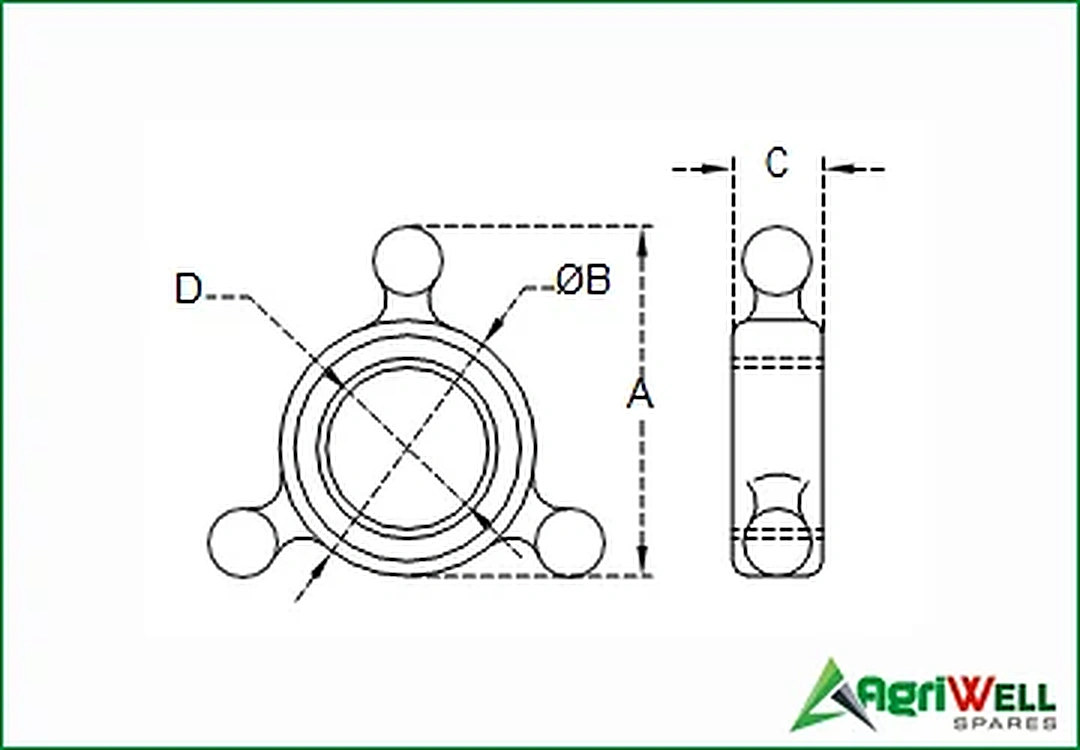

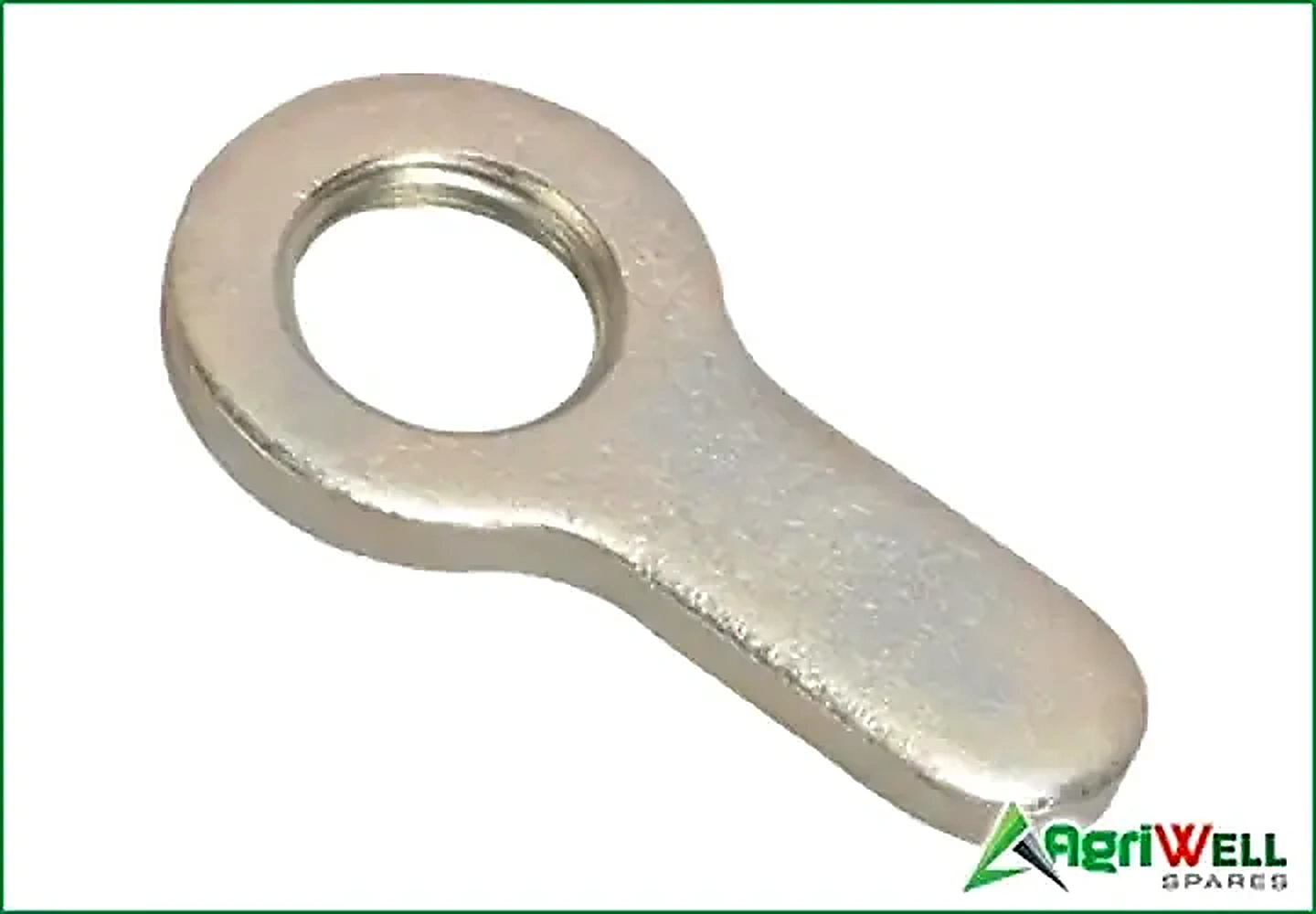

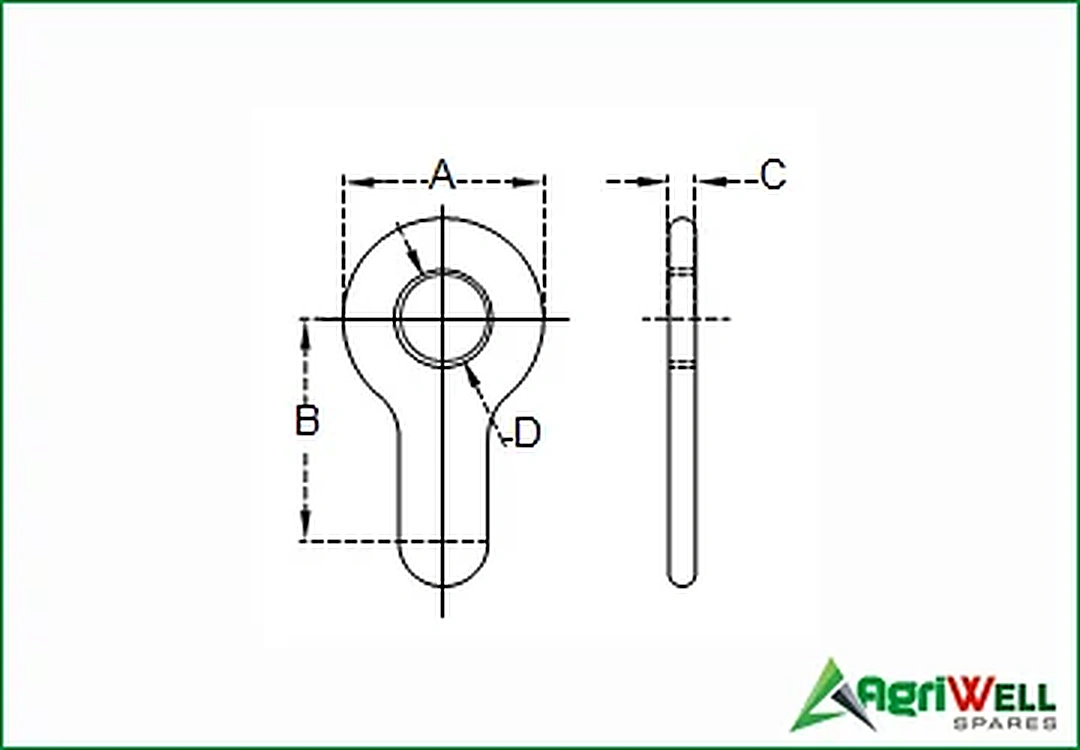

Part Number |
Dim. A (mm) |
Dia. ØB (mm) |
Dim. C (mm) |
Thread Size ØD (mm) |
Ref. Number |
TLLCF-2225 |
25 |
34 |
12 |
22X2.5 |
11879 |
TLLCF-2425 |
25 |
34 |
12 |
24X25 |
04155 |
TLLCF-2430 |
25 |
34 |
12 |
24X3 |
18780 |
TLLCF-2730 |
40 |
40 |
18 |
27X3 |
04156 |
TLLCF-3030 |
40 |
40 |
18 |
30X3 |
04157 |
TLLCF-3035 |
40 |
40 |
18 |
30X3.5 |
18781 |
TLLCF-3630 |
48 |
48 |
23 |
36X3 |
18782 |
TLLCF-4030 |
50 |
54 |
28 |
40X3 |
18783 |
Part Number |
Dim. A (mm) |
Dim. B (mm) |
Dim. C (mm) |
Thread Size ØD (mm) |
Ref. Number |
TLLCS-2225 |
45 |
60 |
6 |
22X2.5 |
04177 |
TLLCS-2425 |
45 |
60 |
6 |
24X2.5 |
04153 |
TLLCS-2430 |
45 |
60 |
6 |
24X3 |
18777 |
TLLCS-2730 |
45 |
60 |
6 |
27X3 |
04154 |
TLLCS-3030 |
45 |
60 |
6 |
30X3 |
04160 |
TLLCS-3035 |
45 |
60 |
6 |
30X3.5 |
18778 |
TLLCS-3630 |
60 |
88 |
10 |
36X3 |
04178 |
TLLCS-4030 |
60 |
88 |
10 |
40X3 |
04184 |
